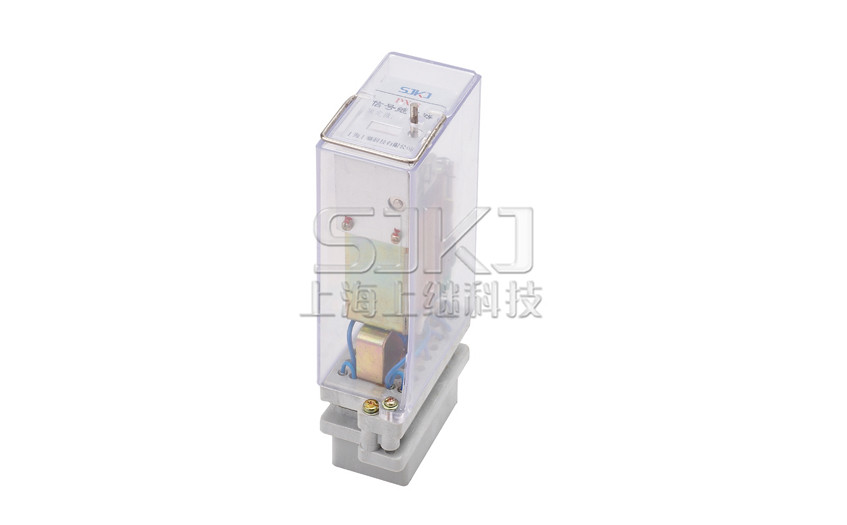

DX-8E型信号继电器_DX-8E继电器_外形尺寸图

信号、闪光继电器系列
  • DX-8E信号继电器应用范围


    DX-8E信号继电器用于继电保护线路中,作为直流回路动作指示用。


    DX-8E信号继电器结构特点


    DX-8E信号继电器工作原理为电磁型拍合式。掉牌信号,手动复归,3动合触点断电的机械保持,信号指示断电后能保持。采用JCK11/5壳体,有凸出式前接线及后接线,订货时须指明。


  • DX-8E信号继电器主要技术数据


    DX-8E信号继电器主要技术数据见表。

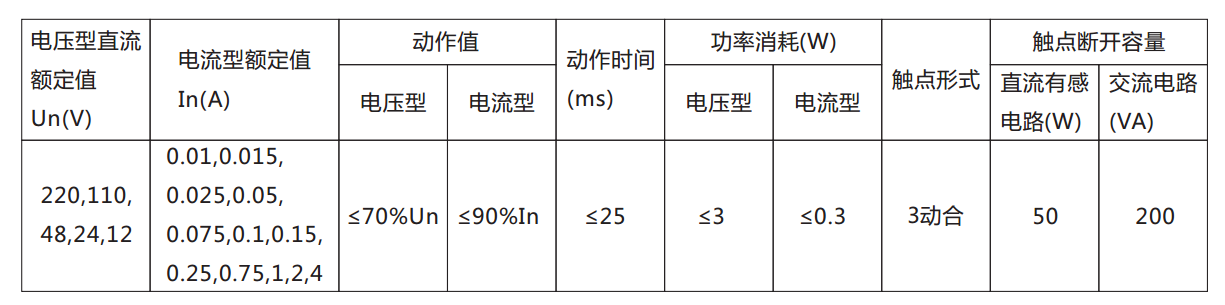

    DX-8E信号继电器主要技术数据表

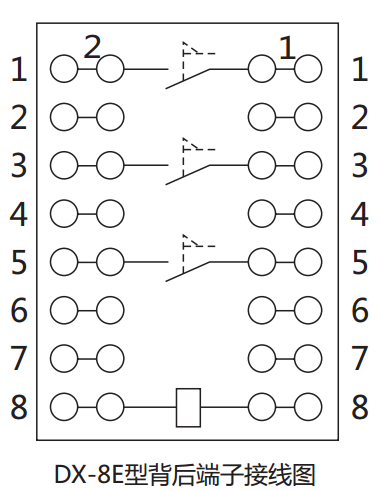

  • DX-8E信号继电器内部接线及外引接线图(背视)


    DX-8E信号继电器内部接线及外引接线图(背视)

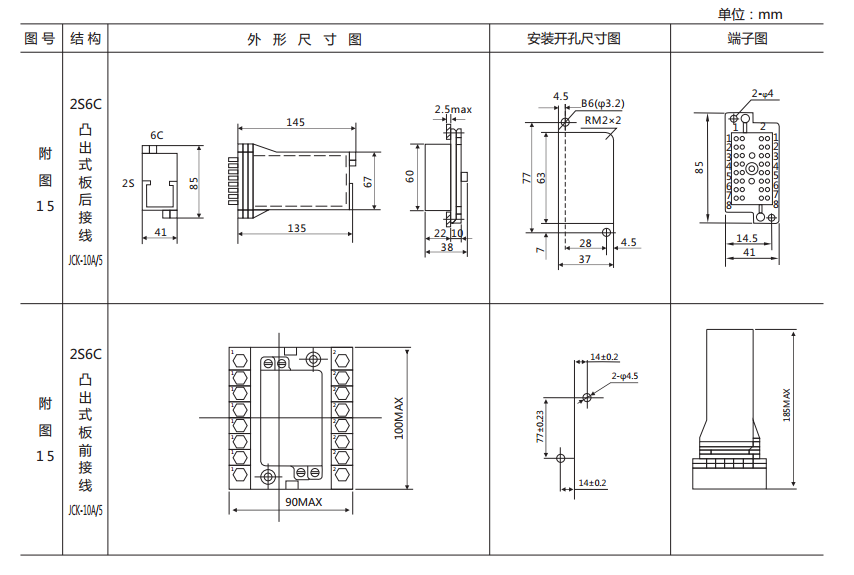

    DX-8E信号继电器外形及开孔尺寸


    DX-8E信号继电器外形及开孔尺寸图
