SJ10F-9开关柜智能操控装置（九点式测温）

二、SJ10F-9开关柜智能操控装置（九点式测温）

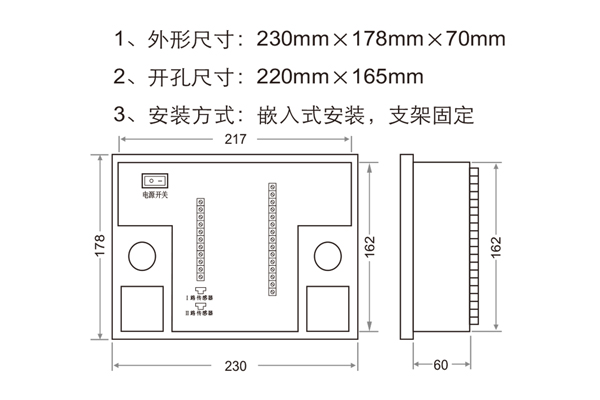

   外形及开孔尺寸

三、SJ10F-9开关柜智能操控装置（九点式测温）

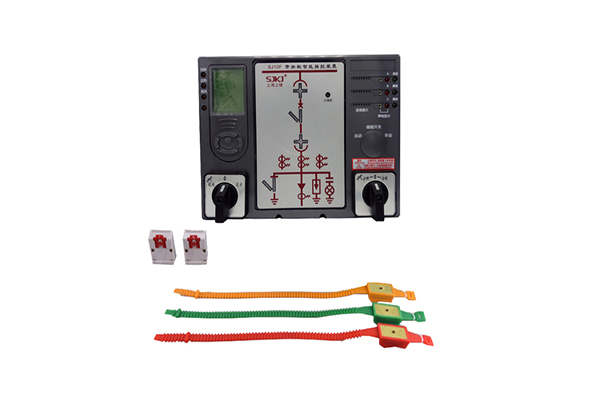

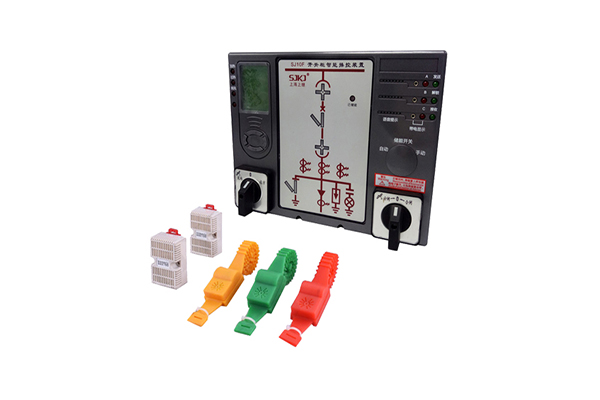

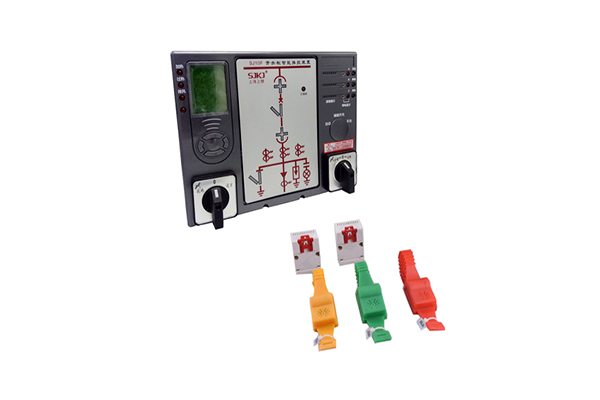

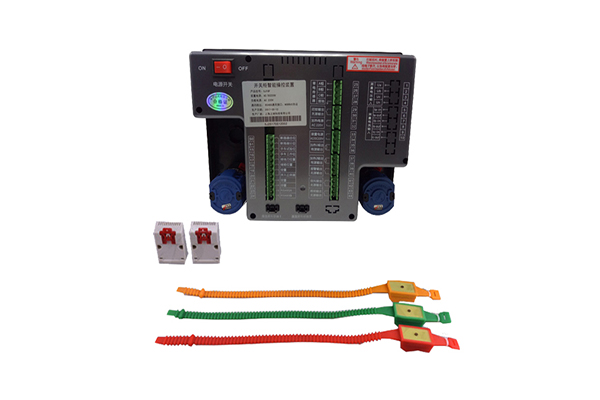

产品实拍

四、SJ10F-9开关柜智能操控装置（九点式测温）

使用方法

1、 按端子的配线功能接好线并校对准确后通电。

2、 加热除湿功能实验只需对传感器哈气数显湿度值上升到启控值时对应加热指示灯亮负载启控。当启控时未接加热器断线报警灯亮则该功能正常。当要强制启控负载时可将手动按键按下加热指示灯亮负载启控。

3、 带电指示器的各个输入端分别接上对应的高压带电传感器某相高压试验时对应的带电指示灯亮闭锁有效闭锁输出触点断开高压断开后带电 9 指示灯灭闭锁解除灯亮闭锁输出触点闭合。

4、 将各开关量输入端与公共端短路一下观察对应功能的指示是否正常发光或熄灭。

五、SJ10F-9开关柜智能操控装置（九点式测温）

运输及贮存

1.开关柜智能操控装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。

2.保存开关柜智能操控装置应在原包装内，保存的地方环境温度为0℃~+40℃，相对湿度不超过85%，空气中无腐蚀性气体。

3.开关柜智能操控装置在仓库里保存，应放在台架上，叠放高度不超过2箱，拆箱后，单只包装的开关柜智能操控装置叠放高度不超过3只。

六、SJ10F-9开关柜智能操控装置（九点式测温）

概述

SJ10系列开关柜智能操控装置功能强大，用于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，可取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件。具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电显示、温湿度数字显示、柜内照明及RS485通讯接口等多项功能。
