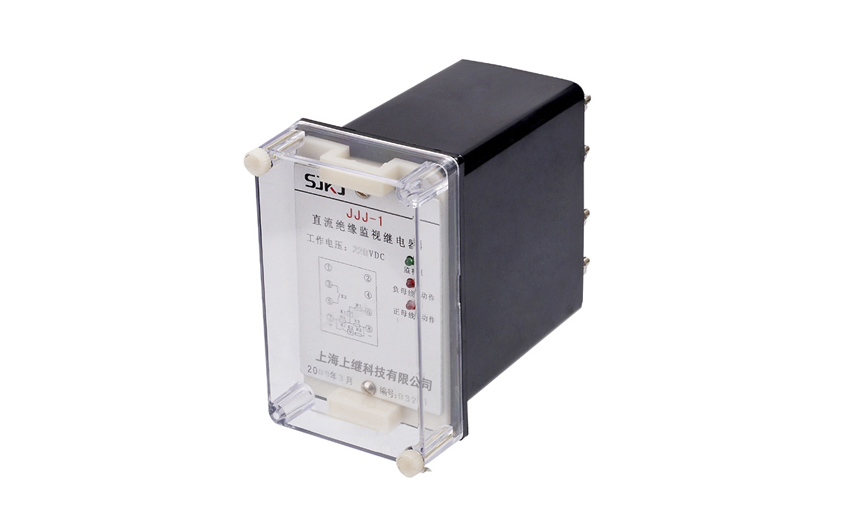

JJJ-1直流绝缘监视继电器用于直流母线电压回路,监视直流母线绝缘水平,当直流母线绝缘下降到一定程度时, 该继电器动作发出警告信号。

一、JJJ-1绝缘监视继电器的参数

直流额定电压: 220V、110V、48V。

继电器的平衡电阻和灵敏元件电阻值

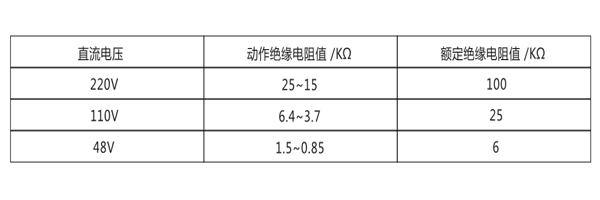

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表规定值时,继电器应可靠动作。

触点容量:当直流电压不大于220V,电流不大于0.2A,直流有感负荷(时间常数为5±0.75ms) ,触点断开容量为20W.无感负荷40W。

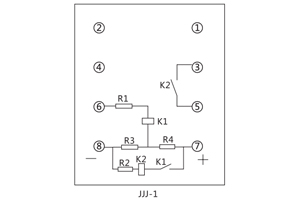

二、JJJ-1绝缘监视继电器的接线图

三、JJJ-1绝缘监视继电器的开孔尺寸

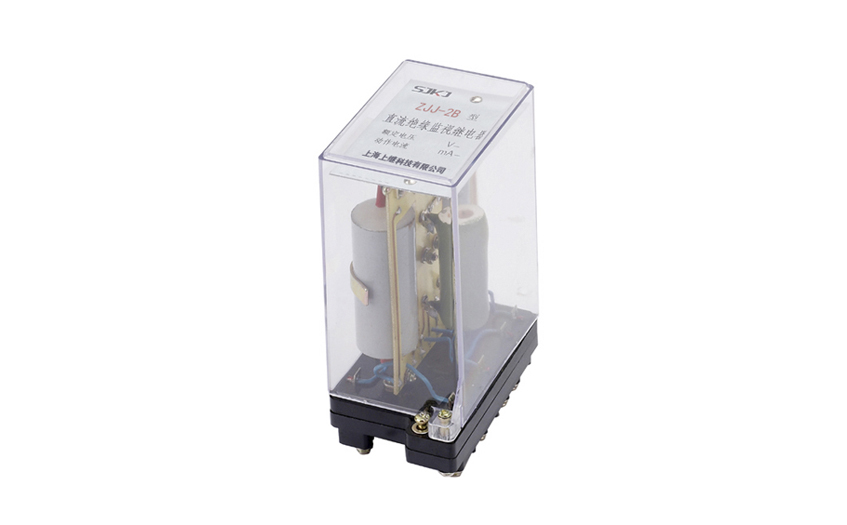

ZJJ-2B直流绝缘监视继电器是监视直流母线绝缘情况的一种继电器,并适用于监视低压直流母线绝缘情况。当母线对地绝缘降低到一定值时,继电器可预发警告信号。

一、ZJJ-2B直流绝缘监视继电器的参数

电压等级和电流值: 220V、1.5mA; 110V、3.1mA;48V、6.3mA。

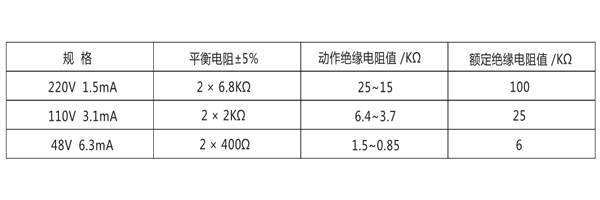

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表值时,继电器应靠动作。

触点容量:在电压不大于250V,电流不大于2A的直流有感负荷电路中(时间常数不大于5±0.75ms) ,断开容量不大于50W。

触点寿命:继电器输出接点在上条规定的负荷条件下,产品能可靠动作及返回104次。

功率消耗：不大于7.5W。

二、ZJJ-2B直流绝缘监视继电器的接线图

三、ZJJ-2B直流绝缘监视继电器的开孔尺寸
