一、SJ23-61时间继电器简述

时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。其特点是，自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。

时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的。

二、SJ23-61时间继电器使用注意

1、要保持时间继电器的清洁，否则误差会增大。

2、用前检查电源电压与频率是否与时间继电器的电压与频率相符。

3、根据用户要求选择时间继电器的控制时间的长短。

4、流产品要注意按电路图接线，注意电源的极性。

5、尽量避免在振动明显、阳光直射、潮湿及接触油的场合使用。

三、SJ23-61时间继电器技术参数

●时间继电器符合IEC947标准及GB14048标准。

●额定控制容量:交流300VA ,直流60W (延时头组件30W )。

●继电器线圈电压等级:交流380V、220V、110V、 48V、36V. 24V ,直流220V、110V、 60V、 48V、24V、 12V.

●接点**工作电流:交流380V时为0.79A ,直流220V时为0.27A (瞬动)及0.14A (延时)。

●延时重复误差:≤9%。

●工作电压:交流为85~110% ,释放电压20~70% ;直流工作电压为80~110% ,释放电压为10~ 70%。

●机械寿命不低于500万次,电寿命100万次。

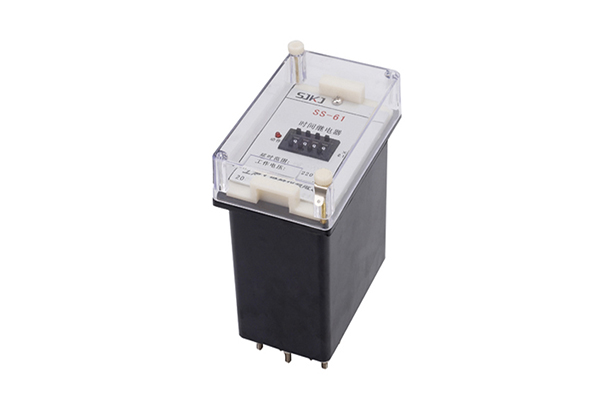

四、SJ23-61时间继电器

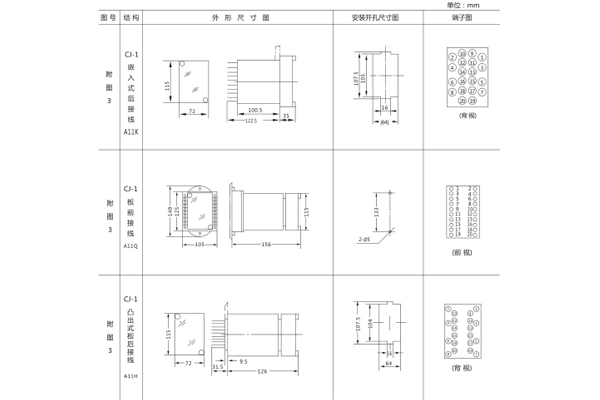

外形及安装尺寸

JL-11静态电流继电器(以下简称本继电器)用于发电机、变压器和輸电线的过负新口短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、 整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用,工作范围大，从100-300V均能可靠工作。

一、JL-11电流继电器的参数

1、功率消耗

a、交流回路功耗：小于0.5VA(交流额定值5A时)

b、直流回路功耗：见表2

2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3% ;平均误差=( 5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~ 110%变化范围内, 任一整定值整定误差的绝对值应不大于4%。

3、动作时间:1.1倍整定信的动作时间不大于30 m s ; 2信整定值的动作时间不大于20 m s。

4、返回系数: 0.90~0.95。

5、返回时间:不大于27ms。

二、JL-11电流继电器的接线图

三、JL-11电流继电器的开孔尺寸
