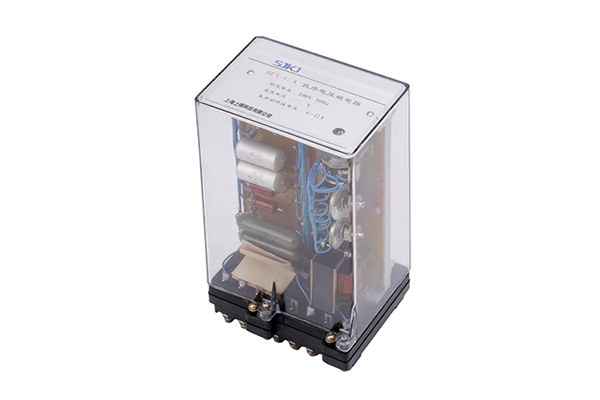

一、BFY-13A电压继电器的介绍

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

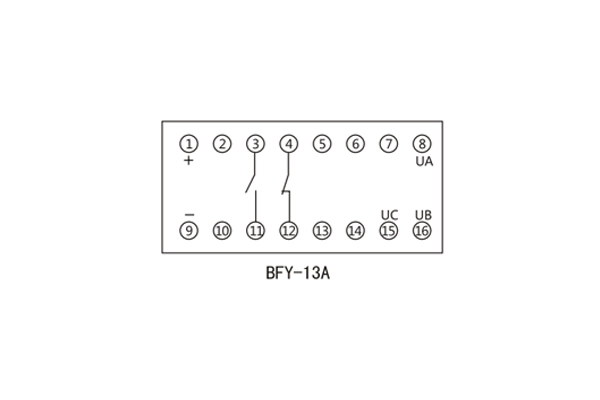

二、BFY-13A电压继电器的接线图

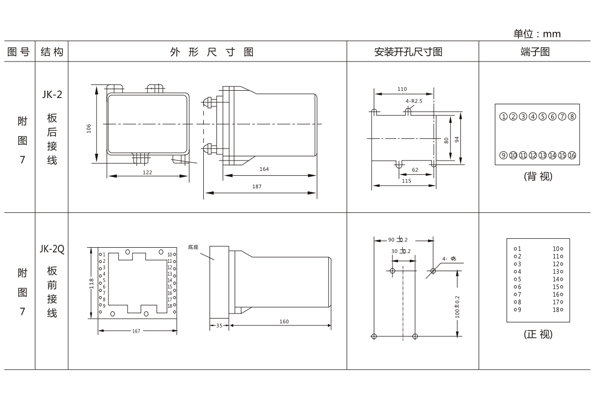

三、BFY-13A电压继电器的开孔尺寸

四、BFY-13A电压继电器的过载能力

当继电器的线圈并联时，在最小整定值处，使电压均匀地自1.05倍整定电压升至2.2倍整定电压时，继电器动合触点不应有不能工作的抖动。

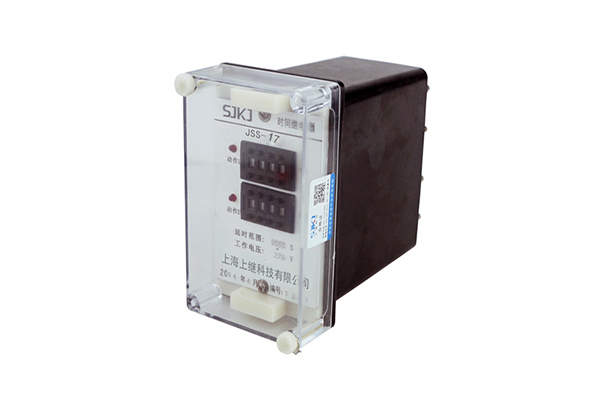

一、JSS-17时间继电器用途

JSS-17时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。

二、JSS-17时间继电器

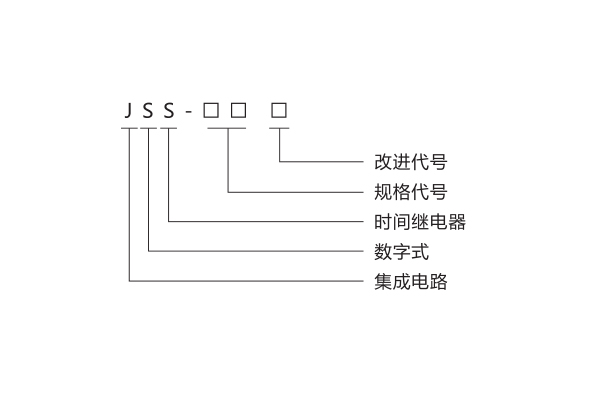

型号定义

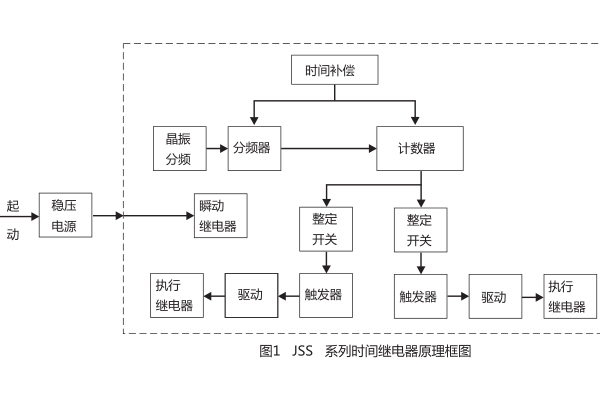

三、JSS-17时间继电器工作原理

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振、荡器产生。

继电器一旦施加额定电压,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲,经分频后计数器计数,当所计脉冲数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。

四、JSS-17时间继电器

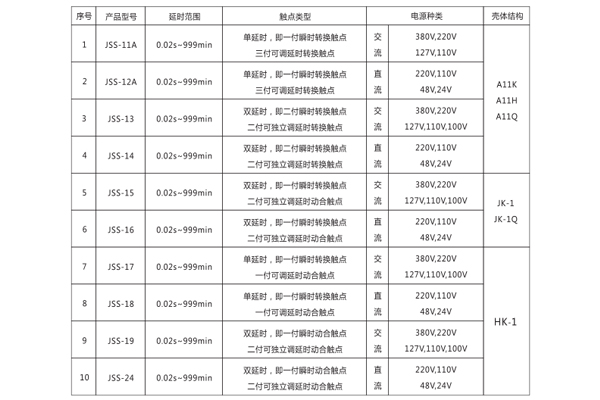

产品型号及分类规格对照表

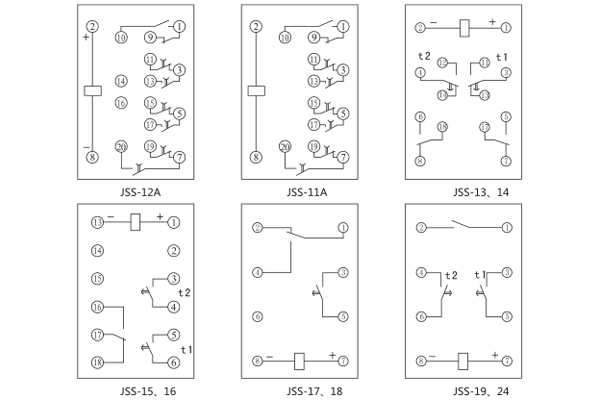

五、JSS-17时间继电器接线图

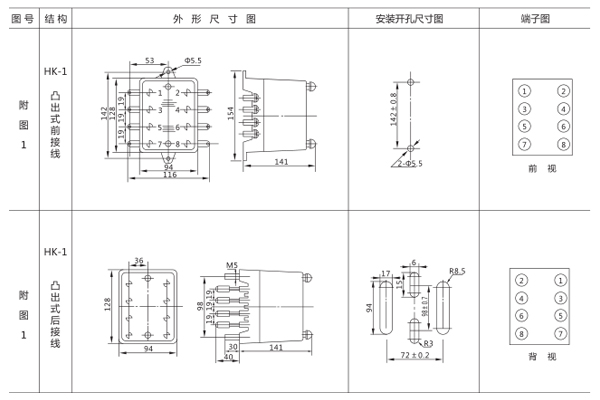

六、JSS-17时间继电器

外形及开孔尺寸

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

（以上内容仅供参考，上海上继科技有限公司有最终解释权}
