一、JSS-17时间继电器用途

JSS-17时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。

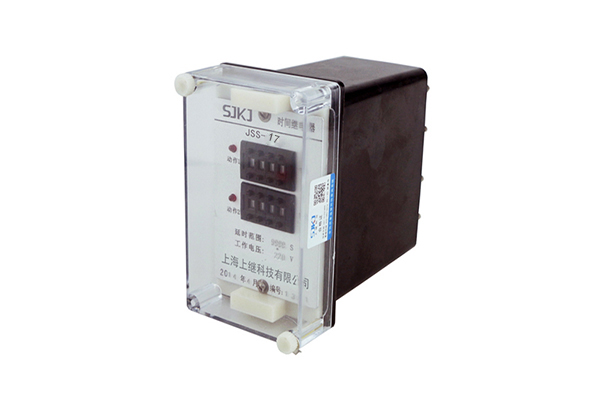

二、JSS-17时间继电器

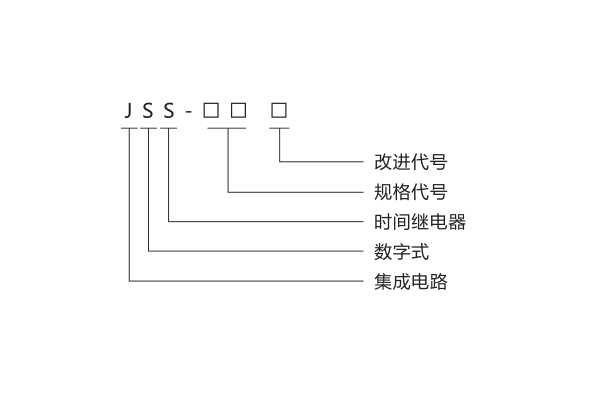

型号定义

三、JSS-17时间继电器工作原理

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振、荡器产生。

继电器一旦施加额定电压,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲,经分频后计数器计数,当所计脉冲数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。

四、JSS-17时间继电器

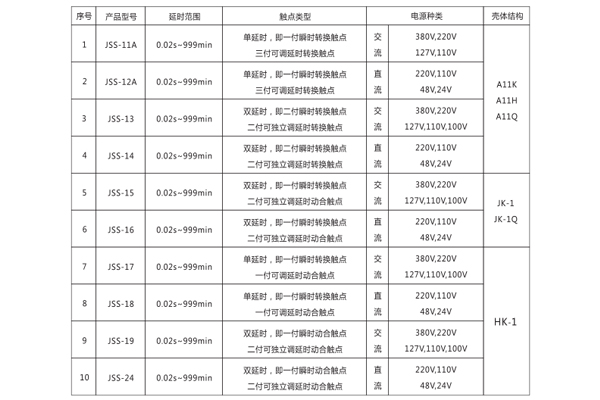

产品型号及分类规格对照表

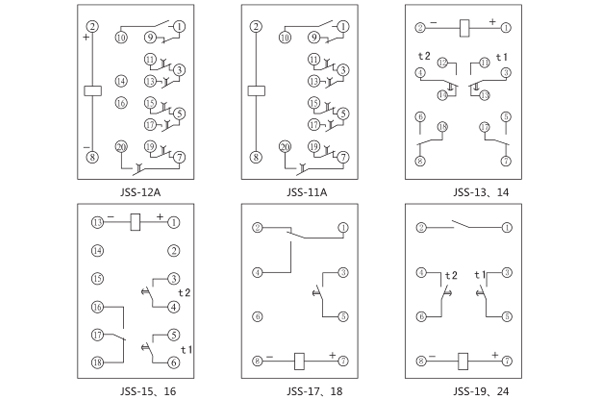

五、JSS-17时间继电器接线图

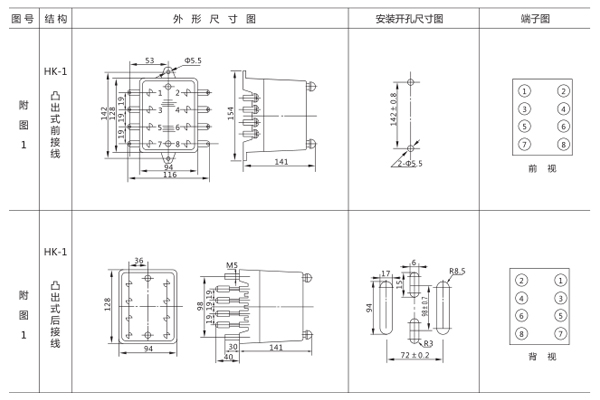

六、JSS-17时间继电器

外形及开孔尺寸

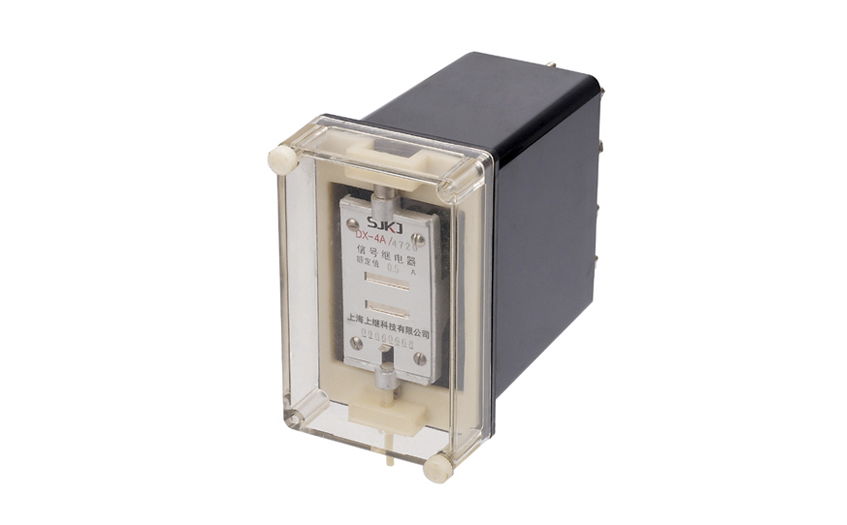

一、DX-4A/3信号继电器的概述

继电器是自动控制系统中常用的器件，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。各个领域的自动控制无一不采用继电器。铁路信号技术中广泛采用的继电器，称为信号继电器（在信号系统中，可简称继电器），是铁路信号中的重要部件。它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。继电器的动作的可靠性直接影响到信号系统的可靠性和安全性。

二、DX-4A/3信号继电器的开孔尺寸

三、DX-4A/3信号继电器的参数

●工作绕组额定值：DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.025A、0.03A、0.04A、 0.05A、 0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。

●复归绕组额定值：6V、12V、24V、48V、110V、220V。

●动作值：动作电压不大于70％额定值；动作电流不大于90％额定值。

●复归电压：不大于70％。

●返回值：不小于2％额定值。

●功率消耗：电压型不大于2W；电流型不大于0.2W。

●触点容量：保持触点在220V，电流不超过lA的直流有感电路中(时间常数为5±0.75ms)，分断容量为50W，瞬时触点为30W，在220V电流不超过lA的交流电路中分断容量为200VA。

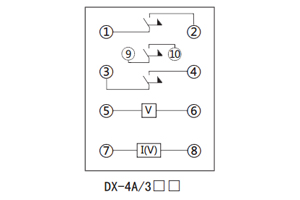

四、DX-4A/3信号继电器的接线图
