一、BS-10时间继电器概述

BS-10时间继电器作为辅助元件用于各种保护和自动控制线路中 , 使被控制的元件得到可调节的延时。

二、BS-10时间继电器简介

时间继电器（time relay）是一种利用电磁原理或机械原理实现延时控制的自动开关装置。当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

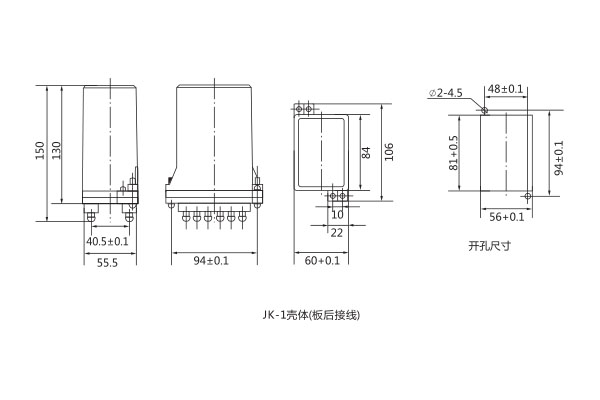

三、BS-10时间继电器

外形及开孔尺寸

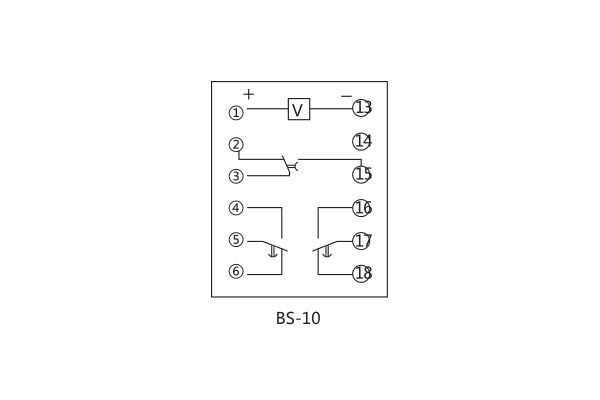

四、BS-10时间继电器接线图

五、BS-10时间继电器主要技术数据

·额定电压:DC220V、110V、48V、24V。

·延时整定范围:0.1~99.9s、 BS-11/5S、 BS-12/5S、 BS-13/10S、 BS-13/10S、 BS-14/20S均可整定。

·动作电压:不大于80%额定电压。

·时间误差:不大于1%,,

·功率消耗:不大于15W。

·触点容量:在电压不超过250、/电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出角更点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起,对外露的非常电金属部分或外壳之间,能求受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

ZJC-3静态冲击继电器在输配电线路中应用于直流操作的保护与控制中作为集中信号装置的主要元件,也可以用于特殊信号设备中。

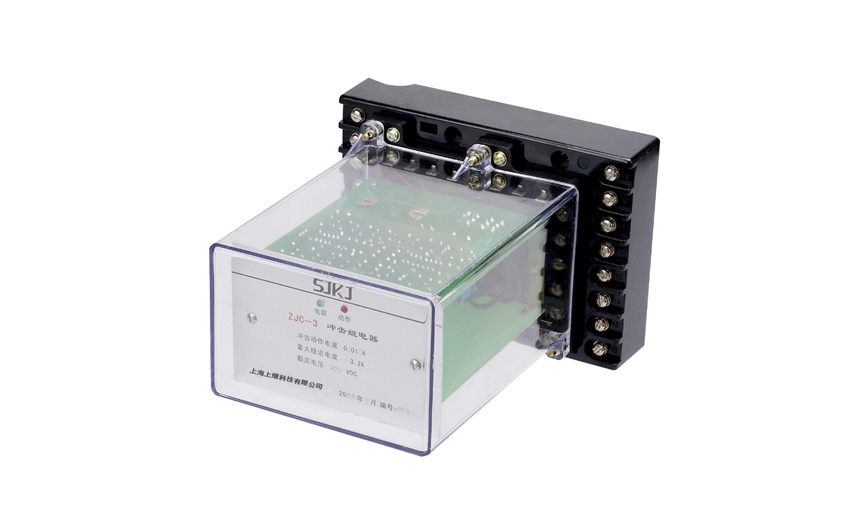

一、ZJC-3冲击继电器

开孔尺寸

二、ZJC-3冲击继电器的接线图

三、ZJC-3冲击继电器的参数

1、最小冲击动作直流电流: 0.015A;施加90%额定的最小冲击动作电流,装置应能可靠动作在-10°C~+50°C温度下,冲击动作电流不大于0.015A。

2、**冲击稳定直流电流: 3.20A。

3、功率消耗:

a、工作回路功率消耗: DC48V时≤1.5W; DC110V时≤3W; DC220V时≤5.5W。

b、启动回路功率消耗:冲击直流电流为3.2A≤1.5W时。

4、在一般情况下,继电器处于自动复归状态,继电器动作后保持5~10s自动复归;需要保持时,将保持端与电源负端连接,手动复归时,将复归端与电源正端或负端接通一下,勿闭锁。

注意: ZJC-3型功能和外部接线同ZC-23/A型,有断电复J三1功能,但无自动复归功能.若需此功能,订货时需注明;另如对最小冲击电流、自动复归时间等有特殊要求也需注明。
