一、DSJ-11断电延时时间继电器简介

时间继电器（time relay）是一种利用电磁原理或机械原理实现延时控制的自动开关装置。当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

 二、DSJ-11断电延时时间继电器应用范围

DSJ-11断电延时时间继电器用于交流操作的继电保护和自动化电路中,当电压大幅度降低或完全消失时, 以产生必要的延时,属断电延时继电器。

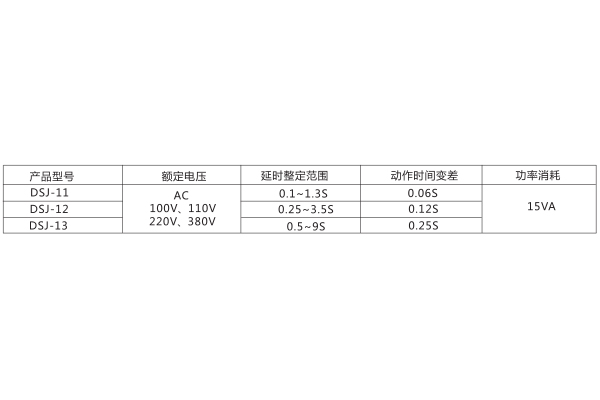

三、DSJ-11断电延时时间继电器主要技术参数

·动作值:不大于70%额定电压。

·返回值:不小于10%额定电压。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

四、DSJ-11断电延时时间继电器

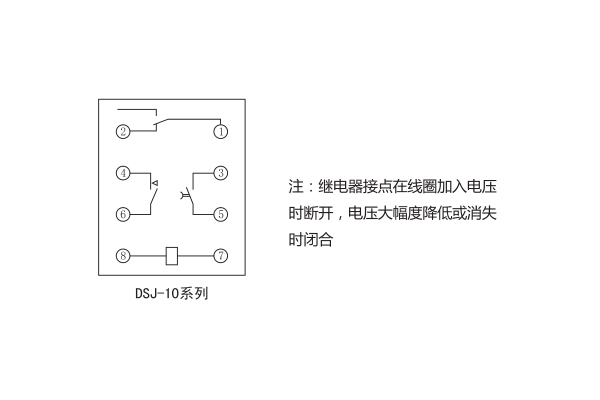

内部接线及外引接线图(背视图)

五、DSJ-11断电延时时间继电器

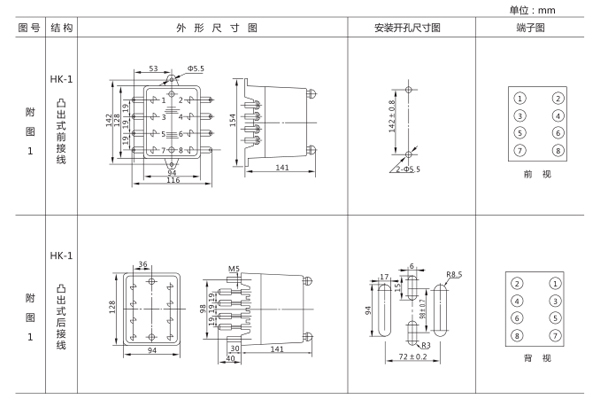

外形及开孔尺寸

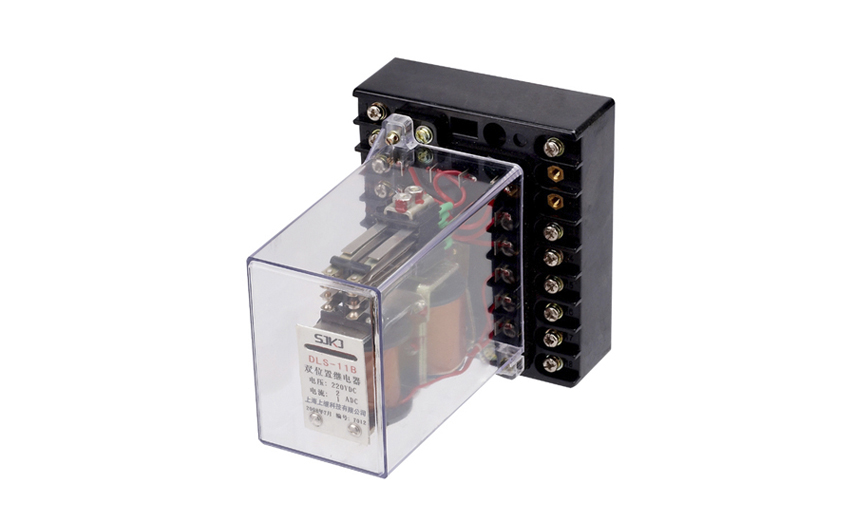

DLS-11B双位置继电器(以下简称继电器)用于直流操作的各种保护和自动控制线路中,以实现机械闭锁。

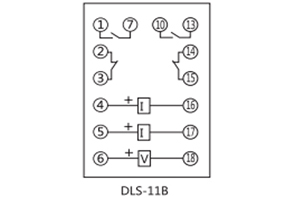

一、DLS-11B双位置继电器接线图

二、DLS-11B双位置继电器开孔尺寸

三、DLS-11B双位置继电器参数

1.额定电压:跳闸线圈DC220V、110V、48V。

2.额定电流:跳闸线圈1A、2A、4A、6A;合闸线圈0.5A、1A、2A、4A。

3.动作值:动作电压不大于70%额定电压;动作电流不大于额定电流。

4.功率消耗:不大于12W。

5 介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间 ,以及线圈电路对触点电路之间,应能承受2㎸(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。

6.触点性能

产品触点应能断开电压不超过250V,电流不超过1A ,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。
