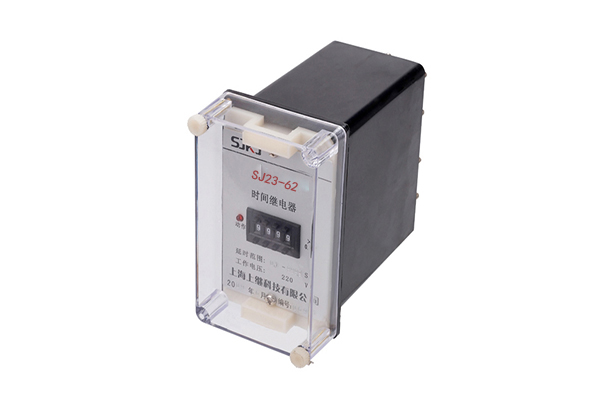

一、SJ23-62时间继电器概述

 SJ23-62空气式时间继电器(以下简称延时继电器) , 适用交流50或60Hz电压至660V或直流电压至220V的控制电路作为控制时间的元
件,以延时接通或分断电路。

二、SJ23-62时间继电器

结构简介

 SJ23-62时间继电器有继电器主体和延时头主件两大部分组成。继电器主体是一个具有4个瞬时动作接 点的控制继电器。延时头主件又有

具有较高的延时精度。
气动延时机构,延时动作接点及传动构件等三部分构成。本系列时间继电器为空气式延时继电器,采用“平面型圆盘可调空气道延时结构”

三、SJ23-62时间继电器

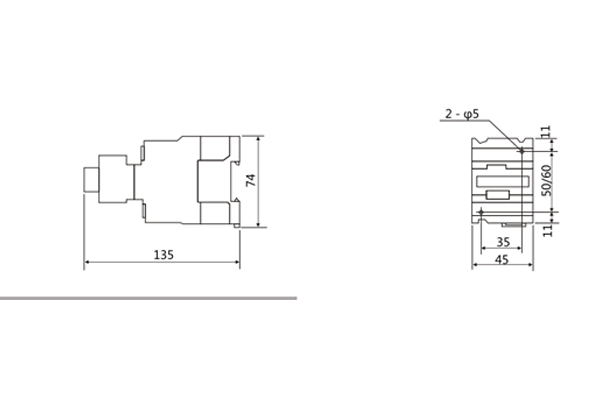

外形及安装尺寸导轨螺钉安装

四、SJ23-62时间继电器技术参数

●时间继电器符合IEC947标准及GB14048标准。

●额定控制容量:交流300VA ,直流60W (延时头组件30W )。

●继电器线圈电压等级:交流380V、220V、110V、 48V、36V. 24V ,直流220V、110V、 60V、 48V、24V、 12V.

●接点**工作电流:交流380V时为0.79A ,直流220V时为0.27A (瞬动)及0.14A (延时)。

●延时重复误差:≤9%。

●工作电压:交流为85~110% ,释放电压20~70% ;直流工作电压为80~110% ,释放电压为10~ 70%。

●机械寿命不低于500万次,电寿命100万次。

五、SJ23-62时间继电器使用注意

1、要保持时间继电器的清洁，否则误差会增大。

2、用前检查电源电压与频率是否与时间继电器的电压与频率相符。

3、根据用户要求选择时间继电器的控制时间的长短。

4、流产品要注意按电路图接线，注意电源的极性。

5、尽量避免在振动明显、阳光直射、潮湿及接触油的场合使用。

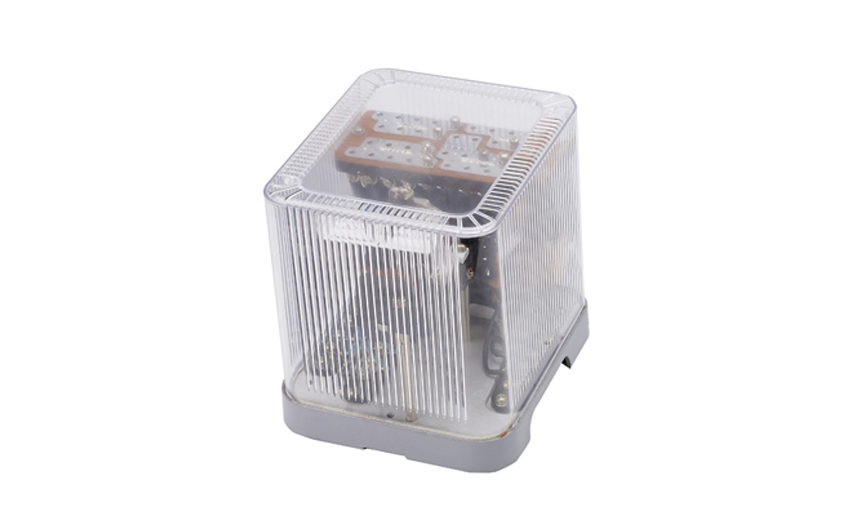

BCH-1差动继电器具有一个制动绕组,能对两绕组及三绕组电力变压器进行单相差动保护。

一、BCH-1差动继电器的参数

1.额定定电流5A,额定频率50Hz。

2 无制动时继电器的起始动作安匝AWo=60±4。

3.当用于保护三绕组电力变压器时,其动作电流可在3A至12A的范围内进行整定(AWo=60) ,对于动作的最小整定值,其**平衡系数接近于2 。

当用于保护两绕组电力变压器时,其动作电流可以在1.55A至12A的范围内进行整定。

4.由动作电流与制动电流的比值所决定的制动系数Kz可以在广泛的范围内变化,图3的制动特性AWp=f(AWz)是其极限范围,它与工作电流济口制动电流间的相位角有关,但无论在任何角下都不应越出曲线的范围。

5.可靠系数(当一次动作电流等于5IDz的继电器正弦动作电流与当一次动作电流等于5IDZ的正弦动作电流的比值)不小于1.35。

6. 3倍动作电流时差动继电器的动作时间不大于0.035s。

7.继电器具有一个动合触点,在电感性负荷的直流电路中, (其时间常数不大于5x10's) ,且电压不大于220V,电流不大于2A时,触点的断开容量50W。

8.在正常工作状态下当电流为5A且变流器的制动绕组平衡绕组在全部匝数投入的情况下继电器的单相功率消耗不大于8.5VA。

9.变流器的工作、平衡和制动绕组可长期通过电流10A。

10.介质强度  继电器的电路对外露非带电金属部分之间应能耐受2kV, 50Hz的交流电压历时1min而无击穿或闪络现象。

11.继电器的绕组数据如表1所示。

二、BCH-1差动继电器的接线图

三、BCH-1差动继电器的开孔尺寸

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

（以上内容仅供参考，上海上继科技有限公司有最终解释权}
