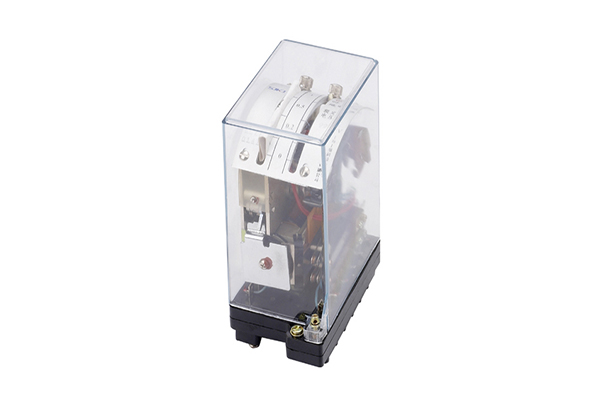

一、DS-20时间继电器应用范围

DS-20时间继电器作为辅助元件用于各种保护和自动控制线路中,使被控元件的动作得到可调节的延时。

继电器DS-2l~24是短时带电的时间继电器;

DS-21/C~24/C是长期帯电的时间继电器(带外附电阻) ;

DS-25~28是交流时间继电器。该继电器具有一付瞬动转换触点,一付滑动延时主触点和一付终止延时主触点。

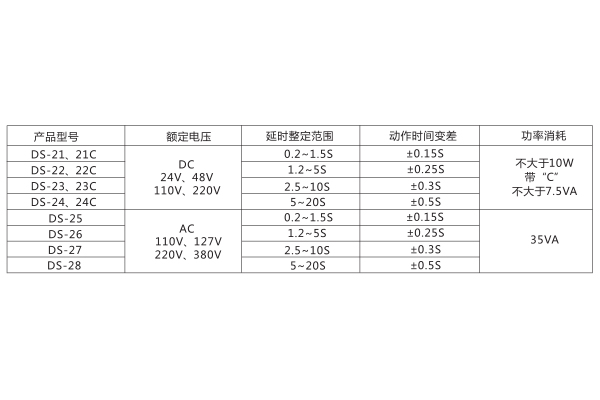

二、DS-20时间继电器主要技术数据

·动作值: DS-21~24不大于70%额定电压; DS-21C~24C不大于75%额定电压; DS-25~28不大于85%额定电压。

·返回值:不小于5%额定电压。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

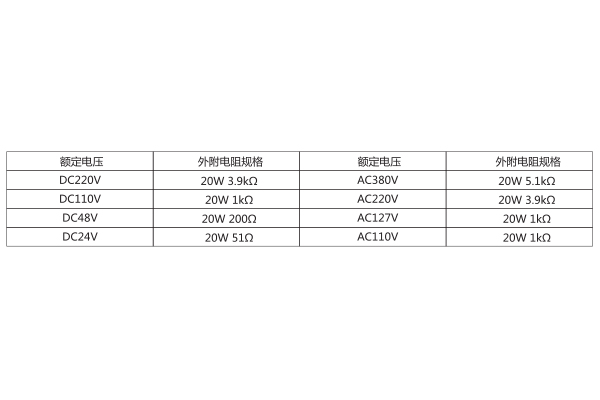

·外附电阻对照表

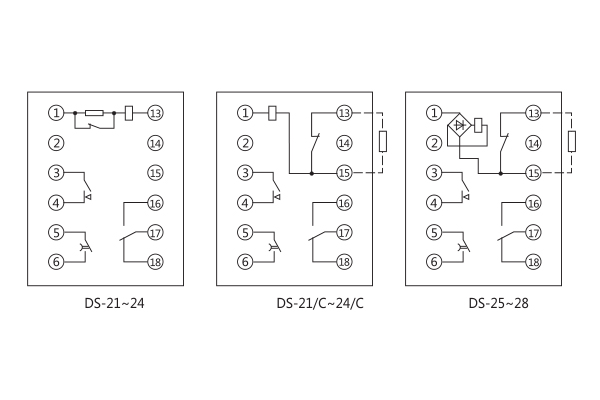

三、DS-20时间继电器内部接线及外引接线图（背视图）

四、DS-20时间继电器外形及开孔尺寸

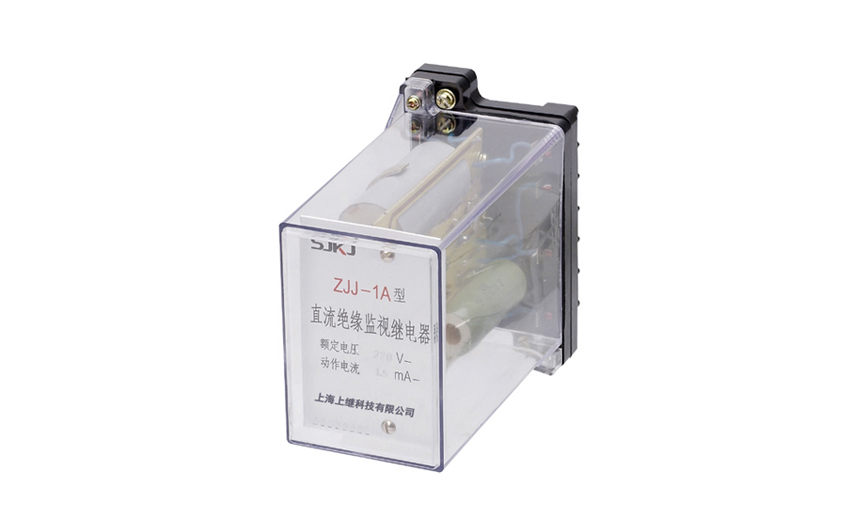

ZJJ-1A直流绝缘监视继电器是监视直流母线绝缘情況的一种继电器。适用于监视低压直流母线绝缘情况。当母线对地绝线降低到一定值时,继电器可预发警告信号。

一、ZJJ-1A绝缘监视继电器开孔尺寸

二、ZJJ-1A绝缘监视继电器参数

电压等级和电流值: 220V15mA、220V2.2mA、110V3.1mA、48V6.3mA。

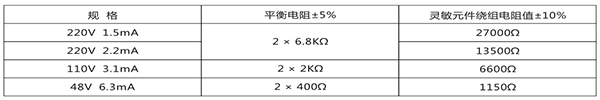

继电器的平衡电阻和灵敏元件电阻值

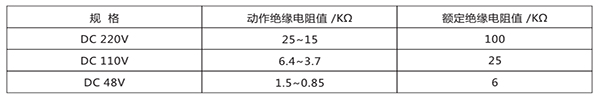

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表规定值时.继电器应可靠动作。

功率消耗:不大于4.5W

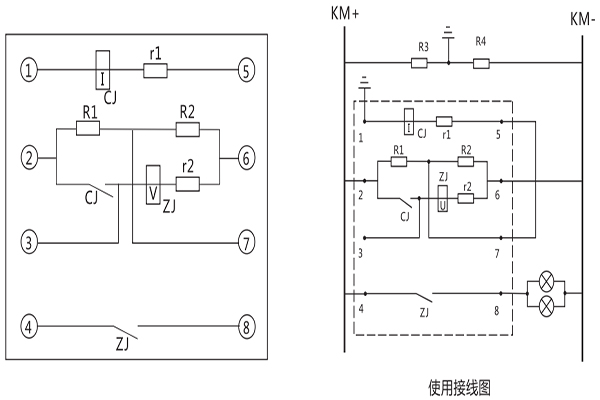

三、ZJJ-1A绝缘监视继电器接线图
