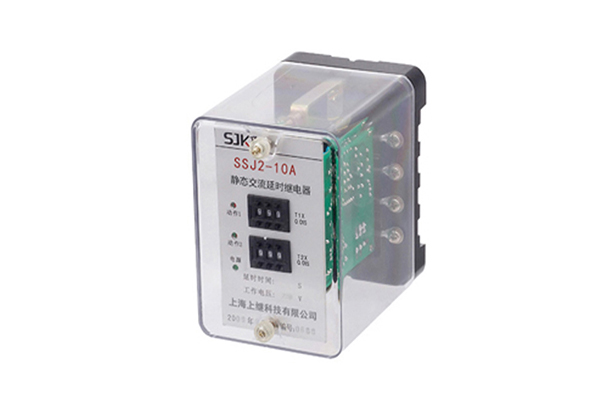

一、SSJ2-10A交流断电延时继电器概述

SSJ2-10A交流断电延时继电器适用于交流操作的继电保护盒自动化电路中,作为交流瞬时动作断电后延时返回的时间元件。该继电器采用集成电路原理,具有精度高、延时整定直观方便等优点, SSJ2-10A完全可替代老型电磁式DSJ-10系列时间继电器。

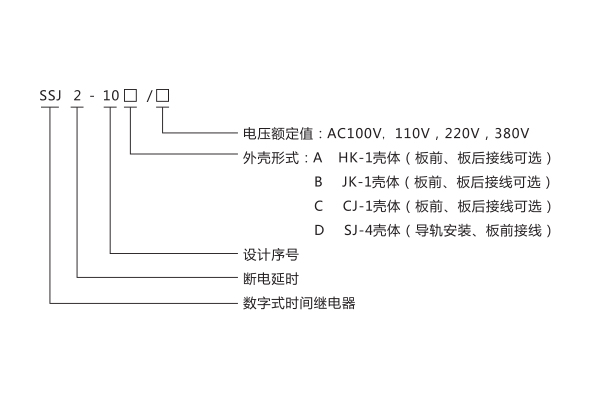

二、SSJ2-10A交流断电延时继电器型号命名及含义

三、SSJ2-10A交流断电延时继电器工作原理

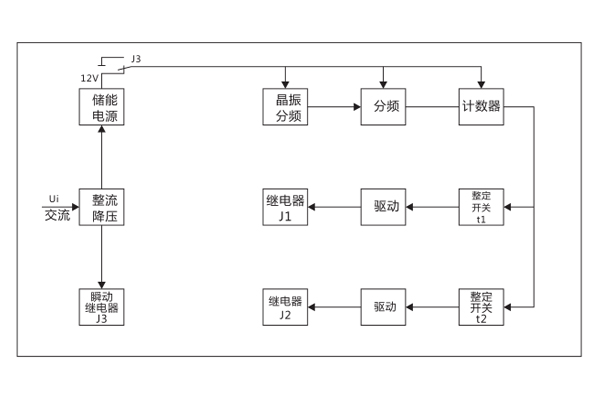

由图可见 ,继电器由晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器J3和终止型延时执行继电器J2瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于电状态, 一提高继电器抗干扰性能。当输入电压大大降低或完全消失时, 瞬动继电器J3瞬时返回, 单一终止型延时执行继电器J2仍保持动作状态, J3触点也瞬时返回,使储能电压接通计时回路,晶体振荡器产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计时脉冲数与整定开关值符合延时t1时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能a当脉冲数与整定开关符合延时t2时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能。当脉冲数与整定开关符合延时t2时,驱动执行继电器J2返回完成终止触点功能。

四、SSJ2-10A交流断电延时继电器技术数据

4.1  额定电压:交流100V, 110V, 220V, 380。

4.2  额定频率: 50Hz。

4.3  继电器动作电压不大于70%额定电压。

4.4  继电器返回的电压不小于10%额定电压。

4.5  在额定电压下继电器滑过触点J1和终止触点J2的延时平均误差绝对值,在整定范围内不高过0.1%整定值+10ms。

4.6  在额定电压下继电器断电延时的一致性绝对值不超过0.1 %整定值+10ms。

4.7  两付延时触点J1和J2可各自独立整定,时间整定范围均为0.02s~9.99s,而延时整定值可以不同或相同。

4.8  在额定电压下继电器消耗的功率不大于5VA。

4.9  继电器允许长期承受110%额定电压。

4.10继电器在电压不大于250V,电流不大于1A(时间常数为5ms±0.75ms)在直流有感负荷电路中,触点断开容量为30W。在

电压不大于250V,电流不大于1A,功率因素cos(l)=0.4±0.1的交流电路中,触点断开容量为50VA。长期允许通电电流为5A。

4.11绝缘电阻

继电器各电路与外露的非带电金属部分之间,以及在电气上无联系的各电路之间,用开路电压为500V的测

试仪器测量,其绝缘电阻值应不小于300M0。

4.12介质强度

继电器各电路与外露的非带电金属部分之间,以及在电气上无联系的各电路之间,应能承受有效值2kV,频率为50Hz的交流

试验电压历时1min试验,而无绝缘击穿或闪络现象。

4. 13 继电器能在-10°C~+40°C温度范围内可靠工作。

4.14继电器机械寿命不低于10⁵次,电寿命不低于10⁴次。

4.15继电器重量:约0.5kg。

五、SSJ2-10A交流断电延时继电器使用说明

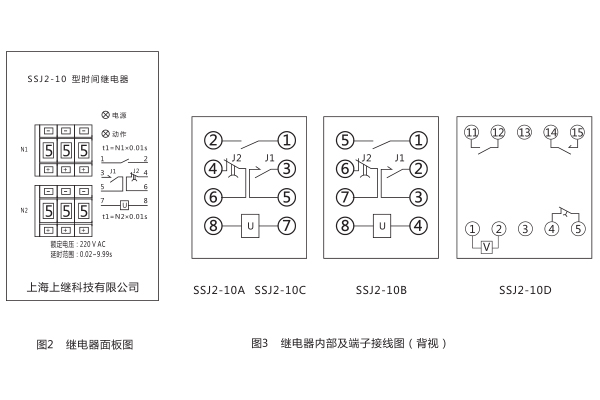

继电器面板图如图2所示 ,图中上部三位数字开关整定滑触点的执行继电器J1的延时时间t1 ,开关的三位数字乘以级差0.01s即为时间整定值。例如三位数字置数位580,则时间整定值=580x0.01s=5.8s。

继电器的内部及端子接线图如图3所示。图中触点为继电器失电后的状态, 当端子⑦和⑧加上额定交流电压时(SSJ2-10B加在端子④和⑧上) .瞬时触点J3瞬时闭合和终止触点J2瞬时断开的状态瞬时改变.滑过触点J1仍保持断开。当起⑦和⑧( SSJ2-10B端子⑤和⑧上)所加电压突然断电(失压)时,瞬动触点J3立即返回(断开) ,滑过触点J1在断电后延时t1后动作(闭合) ,动作后又自动断开。终止触点J2在断开后延时t2才返回(闭合) .返回后触点状态如图3所示。 t1和t2按上诉方法用数字开关整定. t1可以等于t2, 也可以不相等。

继电器施加额定电压正常运行时,电源指示灯亮(绿) ,动作灯不亮,当继电器失电后,电源指示灯灭。当断电后延时t1 ,触点划过时动作灯(红)闪亮,断电延时t2后,动作灯常亮,直至电源储能耗尽才熄灭。根据用户要求SSJ2-10型继电器也可提供与图示相反的触点,即动合改为动断,动断改为合。

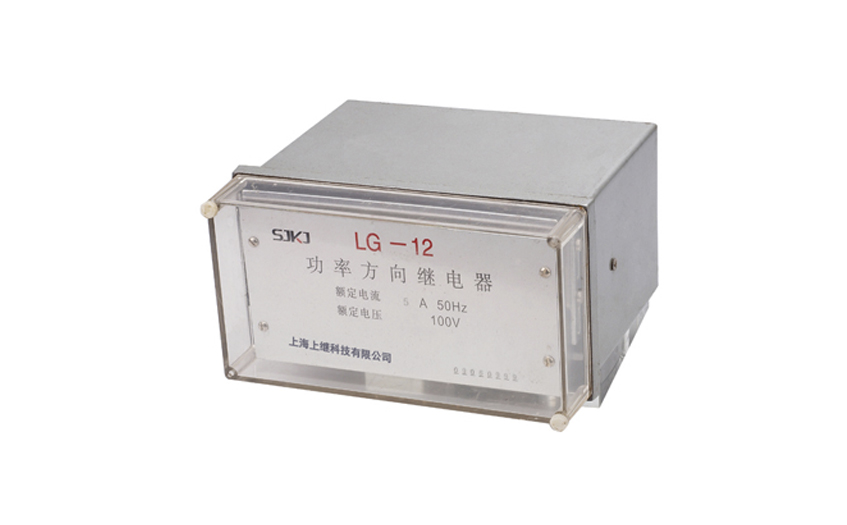

一、LG-12功率方向继电器的用途

LG-12功率方向继电器 ,应用在方向保护中作为功率方向的判别元件, LG-12型用于接地短路保护 。

二、LG-12功率方向继电器的原理

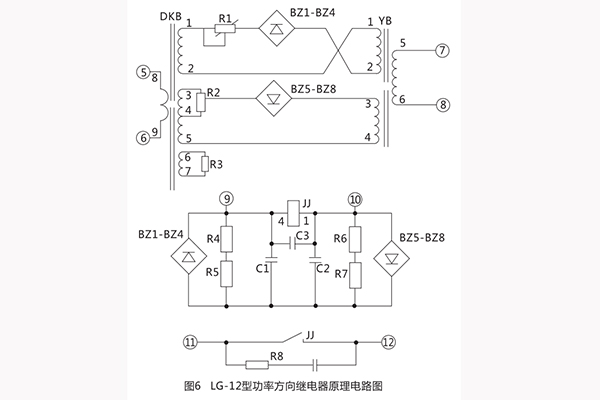

LG-12功率方向继电器采用插件结构,同一机芯可使用于一般嵌入式A32K,继电器的原理电路图见图6 。

继电器采用整流型原理构成,比较电流电压综合量的绝对值,其动作方式为:丨IoZ+KoUo丨>丨IoZ- KoUo丨     (2)

式中Z为电抗变压器DKB的转移阻抗

K0为LG-12B中电压回路变换系数。

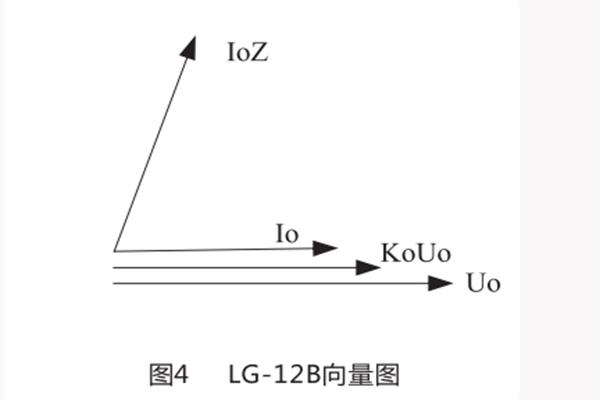

式( 3 )中α为DKB次级电压对初级电流的转移角度,在LG-12B中电压回路采用变压器 ,故无角度变化,即K0为变压器的变化。

式( 2 )中前面一项称为工作电压,后面一项称为制动电压,当工作电压大于制动电压时,继电器动作,当制动电压大于工作电压时继电器制动,当工作电压等于制动电压时称为边界条件。

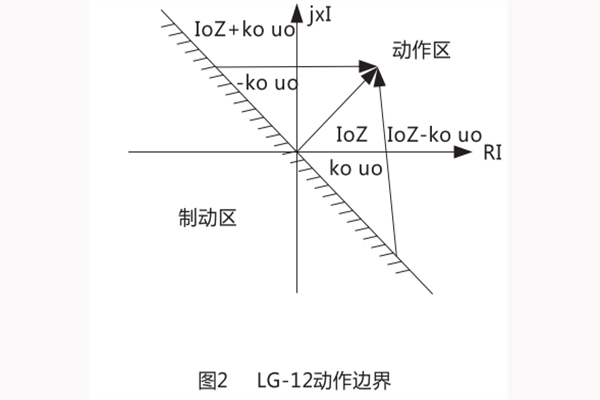

由图2可见动作边界为通过原点垂直于IZ(IoZ)的一条直线,在边界上满足丨丨IOZ+KOU0丨>丨IOZ-KOU0丨丨

继电器的电流回路由电抗变压器DKB在初级绕组上流过电流,在二个次级绕组上得到的电压分别加到工作回路与制动回路上。在另一个次级绕组上并联有电阻,改变电阻的数值可以改变转移阻抗角a,通过并联R3使灵敏角达到+70°。

LG-12型的电压回路采用谐振回路,其主要作用有二:其一是经谐振回路在电感上取得电压使电压移相90°,其二是当在保护安装处正方向三相故障时,依靠谐振回路记忆作用,保证继电器可靠动作从而消除了电压死区。由于DKB的转移角调整在60°或45°,而电压回路转移触度为90°,因而得到继电器的灵敏角为-30°或-45°。

电压回路的谐振调谐可以用改变绕组的匝数来达到,YB谐振绕组有6、7、8三个抽头可供进择,还可以加減9、10小绕组来达到谐振。

LG-12型采用均压法比较电路,工作电压和制动电压分别整流后在R4、R5及R6、R7上得到电压经C1、C2滤波后比较电压大小推动极化继电器动作 。

继电器的潜动调整通过调整R1及R2来进行,用R2来调节电流平衡,用R1来调节电压平衡,经反复调整可以达到电流电压均无潜动。

极化继电器的触点接有0.22ч电容及510Ω电阻的消弧回路, 以増加触点的断弧能力 。

三、LG-12功率方向继电器的参数

1、额定数据：

额定电流：5A或1A。

额定电压：100V。

额定频率：50Hz。

2、继电器的灵敏角： LG-12型+70°;灵敏角的误差±5°。

3、在灵敏角小通入额定电流时继电器的动作电压不大于2V。

4、返回系数：继电器的返回电压和动作电压之比不小于0.45。

5、动作时间：在灵敏角下,同时突然加入额定电流和4倍最小动作电压时,动作时间不大于40ms。

6、功率消耗：电流回路不大于6VA,电压回路不大于20VA。

7、继电器可以长期耐受1.1倍的额定电压及额定电流。

8、当电压不大于220V电流不大于lA时,触点能断开直流有感负荷(时间常数不大于5x10-3s)20W。

9、继电器电路与外壳间的绝缘电阻在温度+ 40°C及相对湿度为85%时不小于10M0。

10、继电器的绝线强度应耐受交流50Hz电压2kV历时1Min的耐压试验而无击穿或闪络现象。
