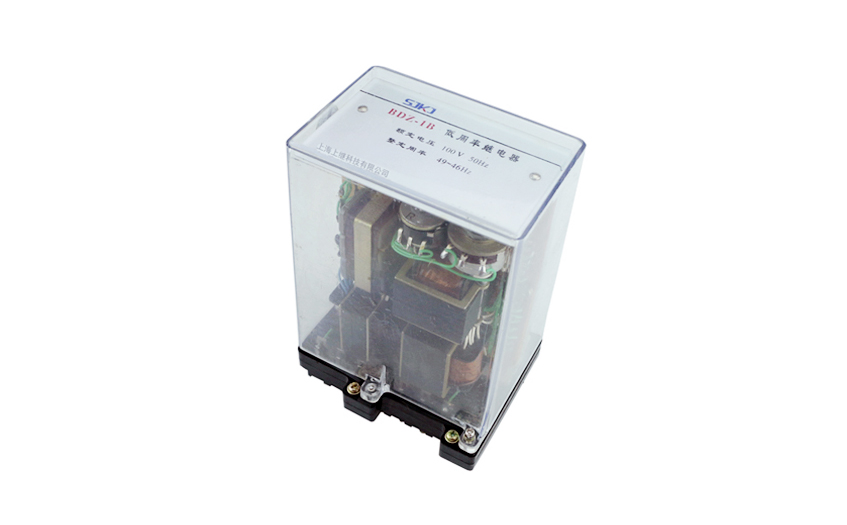

一、BDZ-1B低周率继电器的概述

BDZ-1B继电器在低周減裁线路中,作为反应频率降低的灵敏元件。

二、BDZ-1B低周率继电器的结构特点

BDZ-1B为品体管式, LC串联谐振检测原理。壳体结构采用JK2(凸出式后接线)、 JKF2Q(凸出式前接线)标准组件。

三、BDZ-1B低周率继电器的技术数据

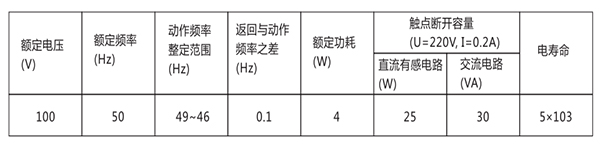

BDZ-1B低频率继电器主要技术数据见表。

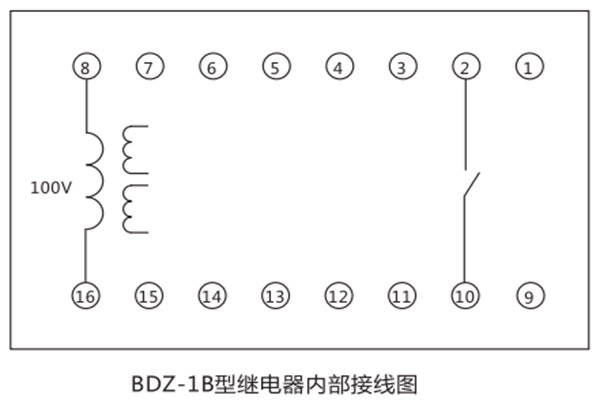

四、BDZ-1B低周率继电器的接线图

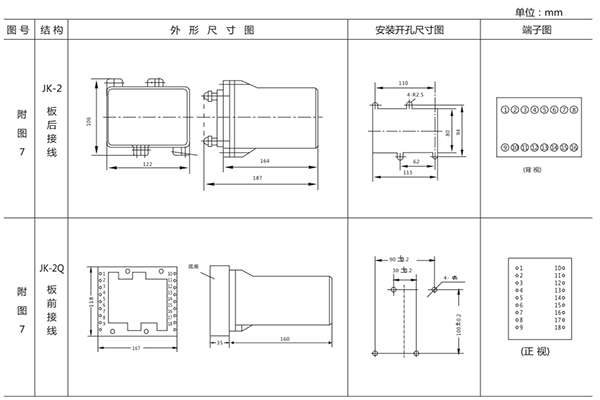

五、BDZ-1B低周率继电器的开孔尺寸

BDZ-1B采用JK-2壳体，如下图所示

本公司除了生产继电器之外，还生产微机综合保护装置，电力智能配电设备及变电站自动化监控系统。这些产品都通过了国家继电保护及自动化设备质量监督检验中心检测，获得ISO-9001:2000国际质量体系认证。

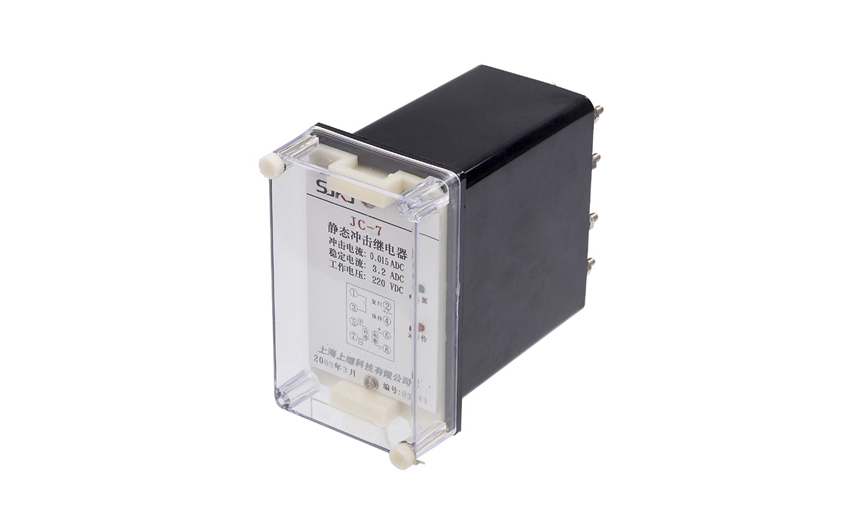

一、JC-7/21冲击继电器的概述

JC-7/21冲击继电器采用集成电路原理构成,可用于直流操作的继电保护及控制回路中,作为集中信号的主要元件。

JC-7/21在具有JC-7/11功能的基础上，还增加了延时功能即：

a)将端子6、8短接可实现动作后延时自动复归；

b)将端子4、6短接可实现继电器延时动作，延时过程中若信号已消失继电器将结束延时，不在动作。

二、JC-7/21冲击继电器的参数

1.额定直流辅助电压;220V、110V、48V。

2.动作及返回电流：15mA

3.**长期稳定电流：0.6A

4.延长时间: 2-10s,连续可调。

5.延时功能：有

6.触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

7.介质强度:产品各导电端子连在一起 ,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

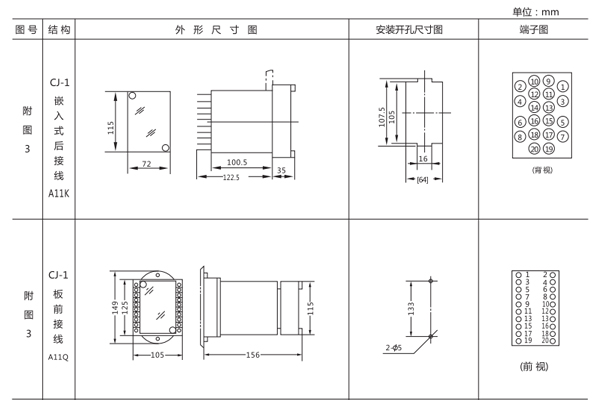

三、JC-7/21冲击继电器的开孔尺寸

JC-7采用A11壳体，如图所示

四、JC-7/21冲击继电器的特点

抗纹波干流能力强,灯丝的冷态电阻与热态电阻差引起的电流突減不会使继电器误返回 。

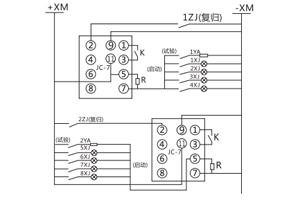

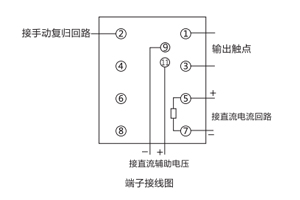

五、JC-7/21冲击继电器的电器典型接线图
