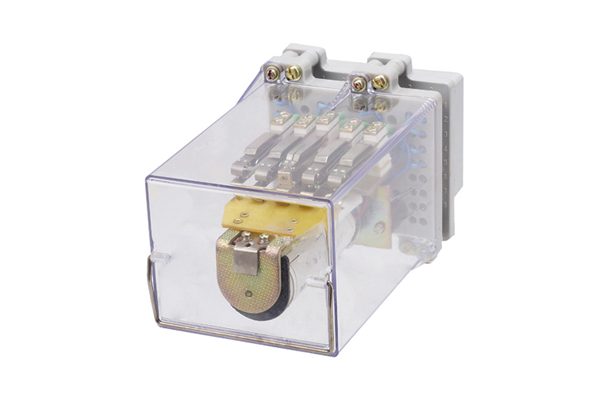

一、DZ-411中间继电器的概述

DZ-411中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的接点数量和接点容量。继电器的磁系统为拍合式，不拆除外壳可以做手动测试，能在温热带使用。

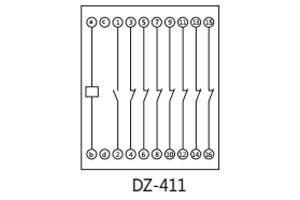

二、DZ-411中间继电器的接线图

三、DZ-411中间继电器的参数

●额定电压： DC110V、48V、24V、12V。

●动作电压：不大于额定电压的60%。

●返回电压：不小于额定电压的10%。

●动作时间和返回时间：不大于60ms。

●功率消耗：不大于5W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。 输出触点长期允许接通电流为5A。

四、DZ-411中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

五、DZ-411中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

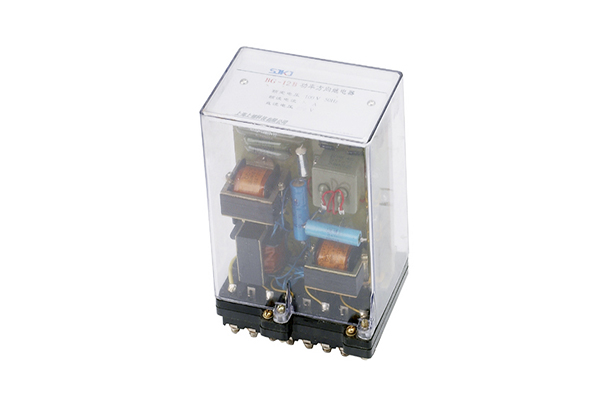

一、JPB-B数字式频率继电器的概述

JPB-B数字式频率继电器主要用于电网或者发电机周率变化超过允许值时,发出切机或切除部分设备, 或部分用户的频率敏感元件, 确保发电机组的安全。

二、JPB-B数字式频率继电器的工作原理

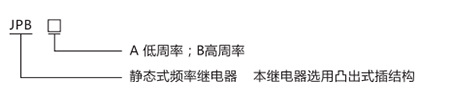

1、继电器型号分类及含义

2、工作原理

本继电器采用数字分频原理来确定基准频率,用以鉴别被测频率的数值。具有频率稳定度高、精度高、整定方便直观等优点。

三、JPB-B数字式频率继电器的技术参数

1、额定电压100V,额定频率50Hz。

2、频率整定值误差不大于±0.015Hz。

3、整定范围: JPB-A45-49.5Hz, JPB-B50.5-55Hz,最小整定级差0.0125Hz。

4、返回系数不大于1.02 ,返回时l间不大于60ms。

5、输入工作电压(60-120)V。

6、延时动作时间整定范围为80ms-99.99s,延时级差10ms。

7、防止误动措施:设有滑差闭锁电路整定范围3-50Hz/S;设有低压闭锁电路55V以下进行闭锁;设有中央报警信号触点。

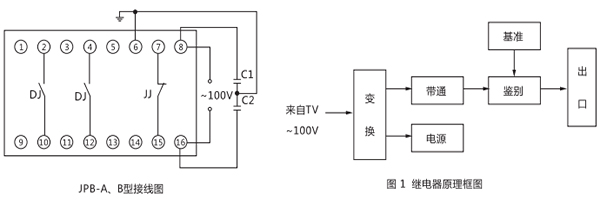

四、JPB-B数字式频率继电器的接线图
