一、DZ-414中间继电器的介绍

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

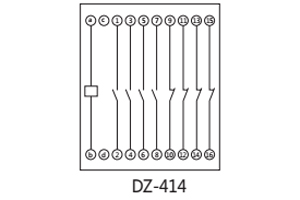

二、DZ-414中间继电器的接线图

三、DZ-414中间继电器的技术数据

●额定电压： DC110V、48V、24V、12V。

●动作电压：不大于额定电压的60%。

●返回电压：不小于额定电压的10%。

●动作时间和返回时间：不大于60ms。

●功率消耗：不大于5W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。 输出触点长期允许接通电流为5A。

四、DZ-414中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

五、DZ-414中间继电器的结构

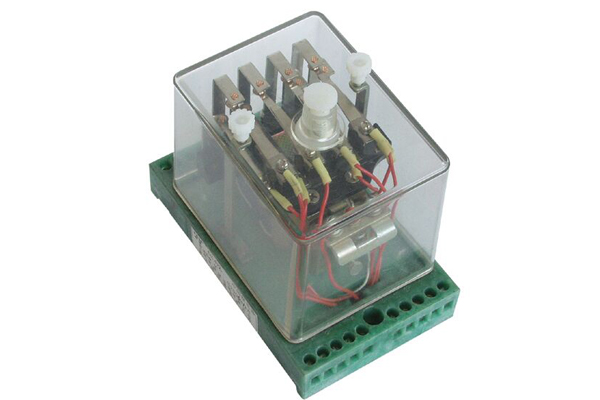

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

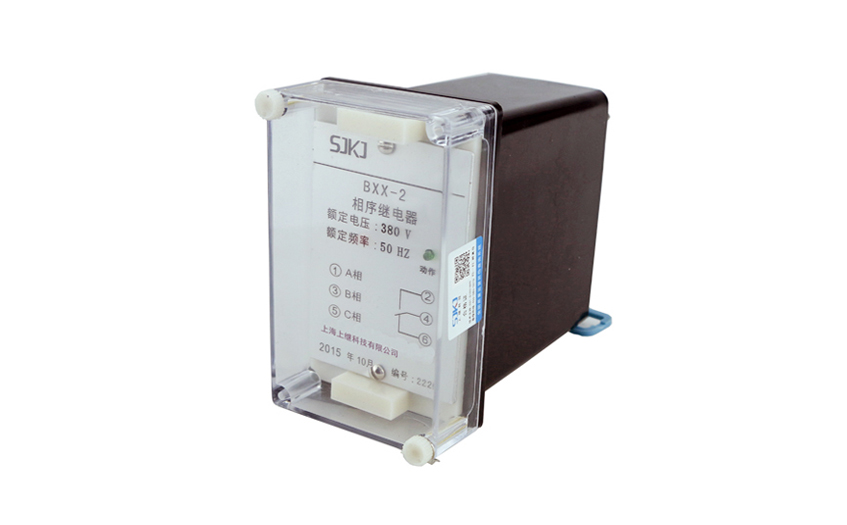

BXX-2相序继电器主要用于相序检测或断相保护中,当相序为正确时,继电器动作获得输出;当相序为不正确时或交流回路任一相断线时,继电器闭锁。

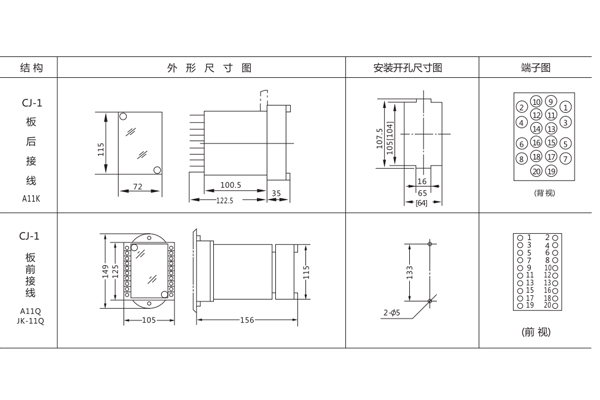

一、BXX-2相序继电器的开孔尺寸

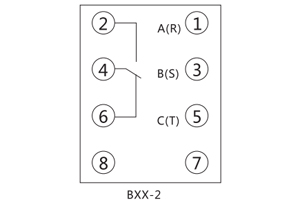

二、BXX-2相序继电器的接线图

三、BXX-2相序继电器的参数

·额定线电压: 380V、50Hz。

·触点形式: 一转换。

·电压波动范围: 80%~110%。

·功率消耗:在额定电压下,三相总功率消耗不大于4VA。

·触点容量:在有感负载直流电路中其时间常数为5±0.75ms,当电压不大于220V.电流不大于0.4A,触点容量不大于30W。

四、BXX-2相序继电器的应用

相序继电器是由运放器组成的一个相序比较器，比较电压幅值、频率高低和相位。如果条件附合放大器导通，要是有单个条件不附合放大器闭合。相序继电器主要用于相序检测或断相保护中，当相序为正确时，继电器动作获得输出，当相序为不正确时或交流回路任一相断线时继电器闭锁。

一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。三相电源中有A相、B相、C相，假如按ABC相序电源接入电动机，电动机是正转，那么按ACB相序电源接入电动机，电动机就是反转了。为了防止电动机反转，就加入了相序继电器，来防止进来电源相序反相，造成电动机反转。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
