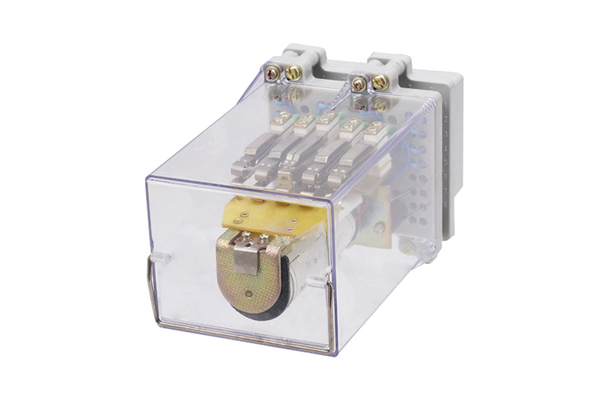

一、DZ-411中间继电器的概述

DZ-411中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的接点数量和接点容量。继电器的磁系统为拍合式，不拆除外壳可以做手动测试，能在温热带使用。

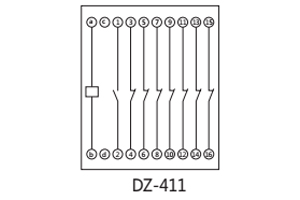

二、DZ-411中间继电器的接线图

三、DZ-411中间继电器的参数

●额定电压： DC110V、48V、24V、12V。

●动作电压：不大于额定电压的60%。

●返回电压：不小于额定电压的10%。

●动作时间和返回时间：不大于60ms。

●功率消耗：不大于5W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。 输出触点长期允许接通电流为5A。

四、DZ-411中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

五、DZ-411中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

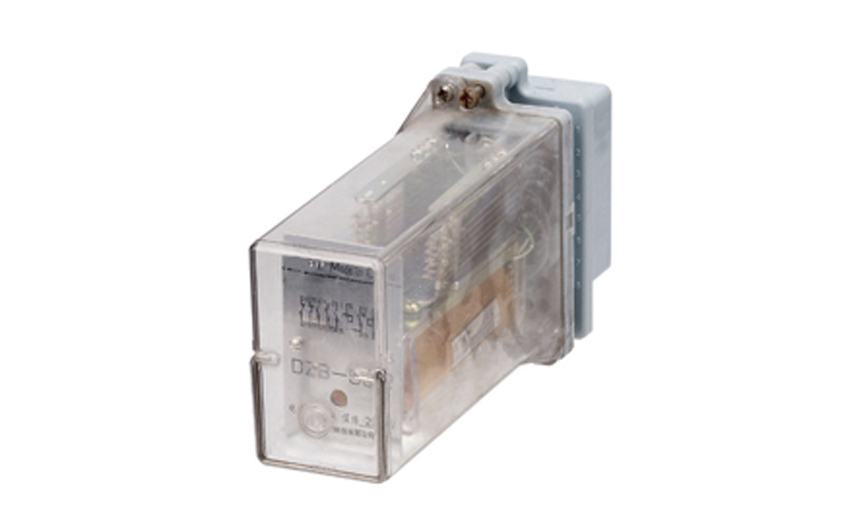

一、DZB-551继电器的用途

DZB-550系列中间继电器用于电力系统二次回路及工业自动化控制回路上,作为转换控制电路或扩大被控制电路范围及船舶电站之用。

二、DZB-551继电器的特点

1能提供7付动合、动断及转换触点,结构紧法。

2通过罩壳上的小孔拔动衔铁,可以试验触点动作情况。

2继电器可以电压起动电流自保(最多有三个电流绕组)。

4线圈激励为直流。

三、DZB-551继电器的动作原理

 该继电器为电磁拍合式结构,并带有保持线圈,由电磁系统,接触系统二部分组成 ,当线圈通电时.通过铁芯产生磁场吸合吸片, 由吸片带动簧片,使触点回路转换,触点采用双触点接触 ,有接触电阻小、接触可靠性强、断开负荷容量大等优点。继电器外壳采用引进Combiflex凸出式模数化插入结构。

四、DZB-551继电器的参数

1动作电压≤70%额定电压,动作电流≤80%额定电流。

2保持值:电压≤70%额定电压,电流≤80%额定电流。

3返回> 5%额定值。

4动作时间<40ms。

5线圈功耗:电压线圈≤4W,电流线圈≤2W。

6触点长期通过5A电流,并允许通过50A电流时间1s或通过25A电流时间4s。

7触点能力与RXMA1型相同。

8绝缘耐压50Hz, lmin, 2kV。

9冲击电压5㎸。

10能承受5-15Hz中等震级地震波冲击。

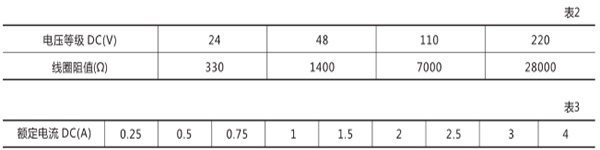

11额定电压、额定电流及线圈阻值。

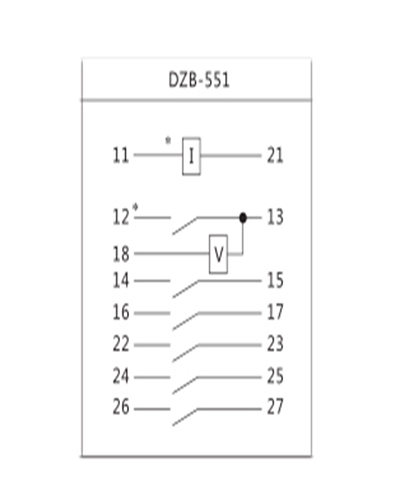

12继电器触点形式及代号

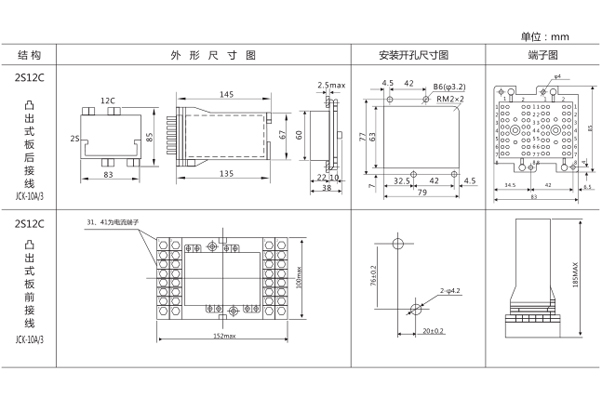

五、DZB-551继电器的安装尺寸
