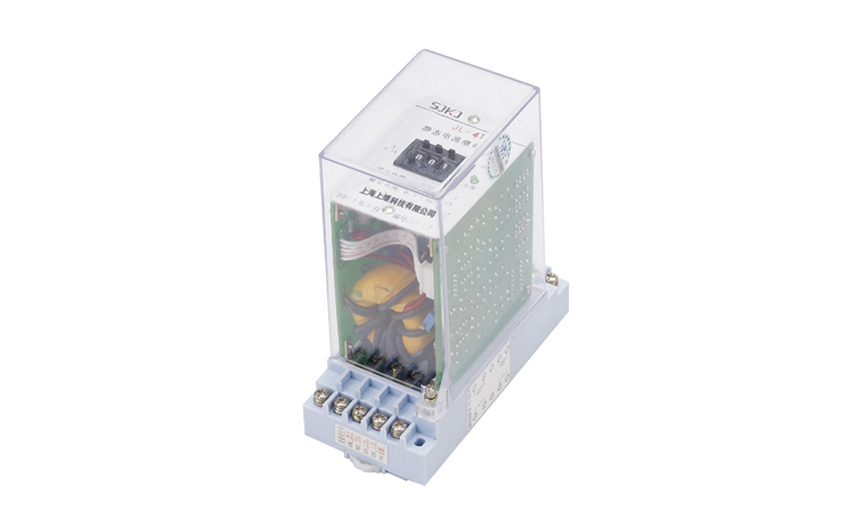

一、JL-43电流继电器的介绍

电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

二、JL-43电流继电器的参数

1、功率消耗

a、交流回路功耗：小于0.5VA(交流额定值5A时)

b、直流回路功耗：见表2

2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3% ;平均误差=( 5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~ 110%变化范围内, 任一整定值整定误差的绝对值应不大于4%。

3、动作时间

1. 1倍整定信的动作时间不大于30 m s ; 2信整定值的动作时间不大于20 m s。

4、返回系数: 0.90~0.95。

5、返回时间:不大于27ms。

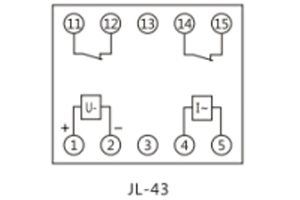

三、JL-43电流继电器的接线图

四、JL-43电流继电器的使用维护

1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。

2.继电器在重新调整时，必须保证：

2.1可动系统的轴向活动量在0.15~0.3mm之间。

2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。

2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。

2.4当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。

2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。

2.6 静触点和限制片之间的距离应不大于0.3mm。

2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，**整定值的调整，主要是改变动片和磁板间的气隙等。

2.8 不宜润滑继电器轴和轴承。

2.9 不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

五、JL-43电流继电器的安装尺寸

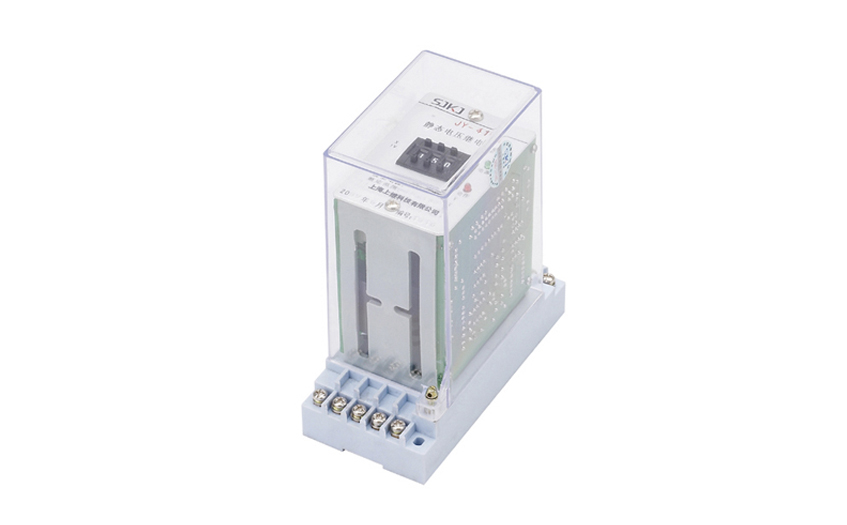

一、JY-43B电压继电器的介绍

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

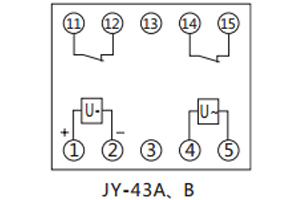

二、JY-43B电压继电器的接线图

三、JY-43B电压继电器的动作可靠性

a. 在动作电压或返回电压下，继电器动作过程中的可动系统不应停滞在中间位置。

b. 当对线圈突然施加1.75倍的整定电压激励量时，其动合触点应无抖动地闭合。

c. 当无外来碰撞和振动，继电器的整定值整定在铭牌中部（或大于中部整定值）时，过电压继电器激励量为整定电压的0.6倍，继电器的动断触点应可靠地闭合，动合触点应可靠地断开；低电压继电器激励量不低于整定电压的1.5倍，继电器的动断触点应可靠地断开，在0.6倍的整定电压（或更低）时，继电器的动断触点应可靠地闭合。

四、JY-43B电压继电器的结构

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

五、JY-43B电压继电器的开孔尺寸
