一、DX-111F信号继电器应用范围

DX-111F信号继电器用于电力系统二次回路及工业化控制回路中、作为故障指示及报警之用。

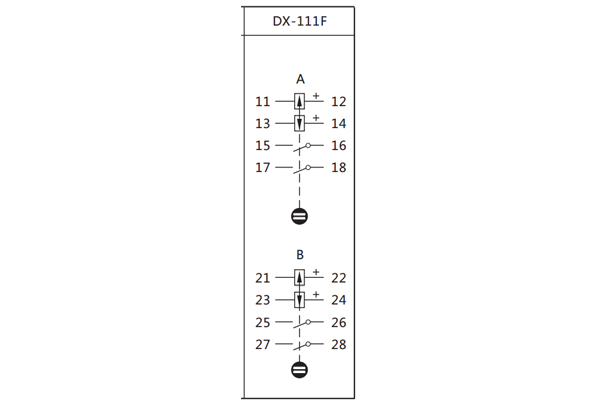

二、DX-111F信号继电器接线图

三、DX-111F信号继电器特点

1、外壳采用引进的Combiflex凸出式模数化插入结构。

2、 信号牌为四条横条显示。颜色有红黄二种，显示清晰视角宽广。

3、具有机械掉牌信号，磁保持，电复归。

4、一个安装单元中可装二个继电器单元。

5、线圈为直流激磁。

四、DX-111F信号继电器工作原理

继电器是在一个最小外壳内装有二个独立的信号继电器，该继电器为电磁拍合式，由电磁系统，接触系统及信号显示三部分组成。 当继电器线圈加入激励量后由于磁铁的磁力，使衔铁保持在吸合位置，触点闭合信号牌显示，信号为四条横条显示，颜色有红黄、荧 光色二种，当复归线圈上加入短时复归电压，继电器恢复至释放状态。
