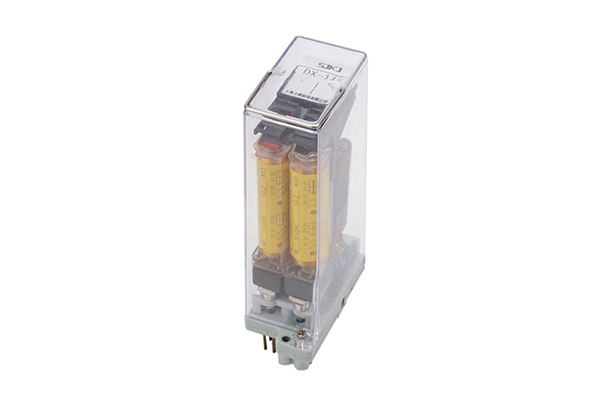

一、DX-111F信号继电器工作原理

继电器是在一个最小外壳内装有二个独立的信号继电器，该继电器为电磁拍合式，由电磁系统，接触系统及信号显示三部分组成。 当继电器线圈加入激励量后由于磁铁的磁力，使衔铁保持在吸合位置，触点闭合信号牌显示，信号为四条横条显示，颜色有红黄、荧 光色二种，当复归线圈上加入短时复归电压，继电器恢复至释放状态。

二、DX-111F信号继电器技术数据

1、动作值：电压型<70％额定值；电流型<90％额定值。

2、复归值：<70％额定复归电压值。

3、动作时间：电压型30ms，电流型2倍额定电流为15ms。

4、线圈功耗：电压型≤1.5W，电流型≤0.1W，复归电压≤2W

5、电流型线圈能长期通入250％额定电流。

6、电流型动作掉牌的最短脉冲时间为40ms。

7、绝缘耐压：50Hz，1min，2kV；线圈与线圈间为lkV。

8、冲击电压：5kV。

9、能耐受5-15Hz中等震级的地震波冲击。

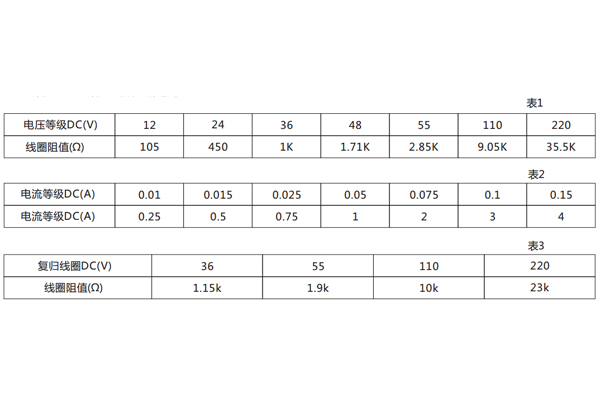

10、额定电压、额定电流及线圈阻值。

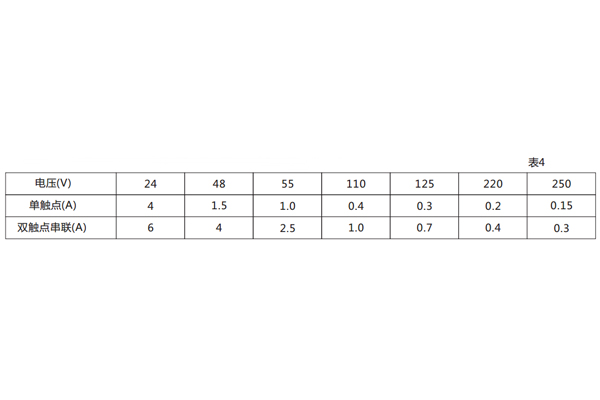

11、触点断开容量：DC当L/R≤40ms，250V，2A，50W。AC 250V，5A（COSφ=0.4）500VA。 如果增加触点断开容量可按表5内数据将触点串联。

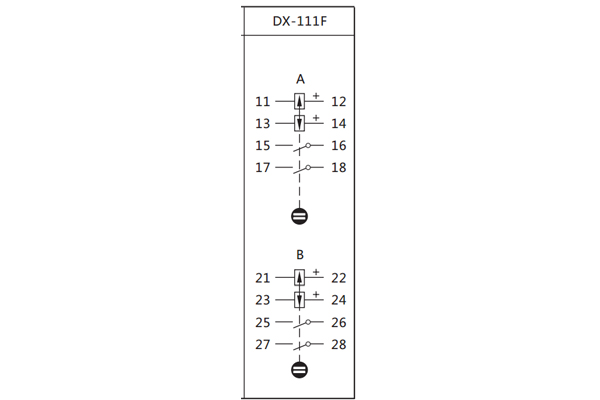

12、继电器触点规格

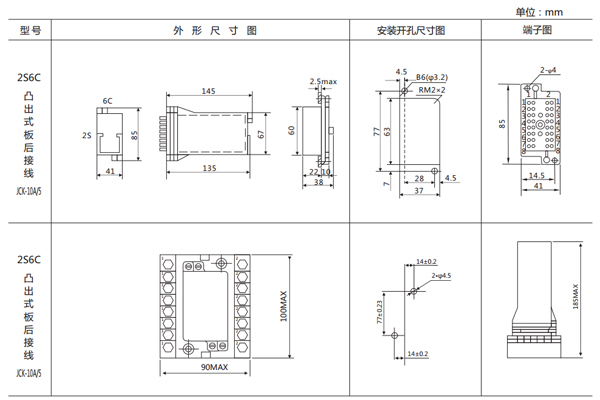

三、DX-111F信号继电器开孔尺寸
