一、JC-17/1继电器概述

JC-17/1继电器(以下简称产品)用于电力系统直流操作的继电保护及控制回路中,作为集中信号的主要元件。

1.1主要特点

1.1.1产品具有手动复归与延时自动复归两种复归方式。

1.1.2在预告延时时间可内,动作电流为一个长信号与短信号重督时,只要长信号不返回,产品应可靠动作。

1.1.3产品内附延时预告信号的延时时间元件和报警定时时间元件,可省去外部的两只时间继电器。

1.1.4音响报警时,除手动复归音响外,产品可经定时回路自动解除音响。

1.1.5产品对白炽灯光字牌灯丝冷热态电阻的变化、电源纹波以及触点料动的影响均能有较强的抑制能力,保证产品正确动作。

1.1.6产品适用于不同的中央信号接线方式,不论产品接于电源的正端或负端,均无需设置跨线。

1.1.7产品具有很小的功耗,因此不需要外附电阻。

二、JC-17/1继电器技术参数

2.1额定参数

a)辅助电压额定值: DC220、110、48V;

b)最小动作电流: DC100mA、15mA。

2.2动作电流:产品的动作电流不大于最小动作电流的80%。

2.3**长期稳定电流: 2A( 100mA规格) , 0.45A( 15mA规格) 。

2.4预告延时时间调节范围: 1~10s范围内连续可调,在任一点一致性不大于10%。

2.5报警定时时间调节范围: 0.5~5s范围内连续可调,在任一点一致性不大于10%。

2.6在预告延时时间内,当动作电流为一个长信号与短信号重叠时,只要长信号不返回,产品应可靠动作。

2.7功率消耗:

动作电流回路功耗:产品在**冲击电流路数时的功耗不大于2.5W;

直流辅助电压回路功耗:产品在额定电压时的功率消耗不大于2.5W。

2.8触点性能

2.8.1在电压不超过250V,电流不超过2A,时间常数为5±0.75ms的直流有感负荷回路中,产品输出触点的断开容量为30W。

2.8.2在电压不超过250V,电流不大于2A的交流电路(cos(p=0.4±0.1)中,触点的断开容量为50VA。

2 .8.3输出触点电路在上述负荷条件下,装置应可靠动作及返回5x103次。

2.9绝缘性能

2.9.1产品下列部位应进行绝缘性能测试;

a)各常电的导电电路分别对地之间 ;

b)无电气联系的各帯电的导电电路之间 。

2.9.2绝缘电阻

对2.9.1所列部位,用开路电压为500V的测试仪器测定,其绝缘电阻不小于300M0。

2.9.3介质强度

对2.9.1所列部位,应承受频率为50Hz的交流试验电压2kV(有效值) ,历时1min的检验,无闪络或击穿现象

2.9.4冲击电压

对2.9.1所列部位,能承受标准雷电波的短时冲击电压试验,试验电压为5kV

2.10承受衰減振荡波干扰能力

能承受GB/T14598.13-1998规定的频率为1MHz及100kHz衰減振荡波(第一个关波电压辐值共模2.5kV,差模为1.0kV)   脉冲群干流试验。

2.11承受静电放电干流

能承受G B/T G B/T14598. 14-1998规定的严酷等级为m级的静电放电干流试验 ;

2.12承受辐谢电磁场干流

能承受GB/T GB/T14598.9-1995规定的严酷等级为m级的辐射电磁场干扰试验;

2.13承受快速瞬变干流

能承受G B/T G B/T14598. 10- 1997第4章规定的严酷等级为m级的快速瞬变干扰试验。

2.14机械性能

工作条件:能承受严酷等级为 I级的振动响应检验。

运输条件:能承受严酷等级为 I级的振动耐久、冲击耐久、碰撞检验。

2.15环境条件

环境温度: -10~+50°C, 贮运-25~70°C在极限温度下不施加激励量产品不出现不可逆变化,恢复后产品应能正常工作,,相对湿度:最温月的月平均**相对湿度为90% ,同时该月的月平均**温度为+25°C,且表面无凝露;**温度为+40°C时,平均**相对湿度不超过50%,

三、JC-17/1继电器使用方法

3. 1整定方法

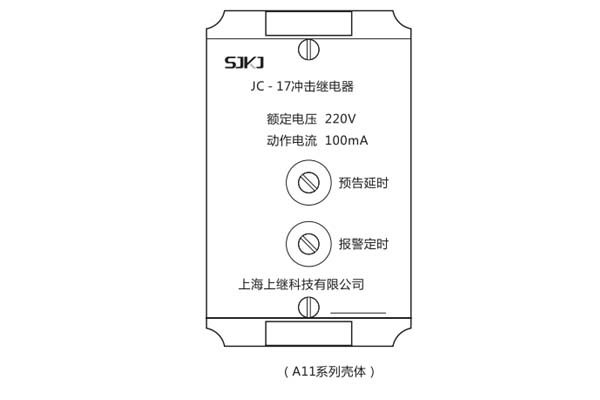

产品预告延时时间,报警定时时间由铭牌上的可调电阻整定,预告延时时间调节范围1~10s范围内连续可调,报警延时时间调节范围为0. 5-5s范围内连续可调,旋动可调电阻即可改变整定时间。

3.2使用注意事项

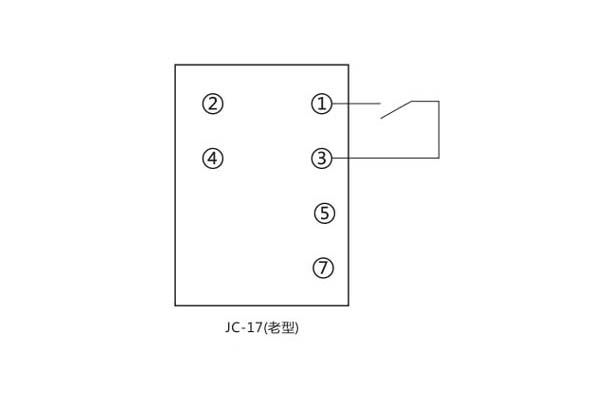

如果继电器接于信号电源的负端,则端子4接信号的正电源,端子7接信号的负电源,由端子5输入报警电流,由端子2接入信号正电源用于手动复归报警音响,端子1、3为一对动合触点。

如果继电器接于信号电源的正端,则端子5接信号的正电源,端子4接信号的负电源,由端子7输入报警电流,由端子2接入信号负电源用于手动复报警音响,端子1、3为一对动合触点。

本继电器内部印制电路板上安装了熔断器,在光字牌短路时,熔断器熔断,只要更换熔断器即可恢复工作,可防止光字牌短路时损坏继电器。熔断器规格为5A(动作电流为100mA)或1A(动作电流为15mA) 。

四、JC-17/1继电器开孔尺寸
