JC-17/1冲击继电器-上海上继科技有限公司

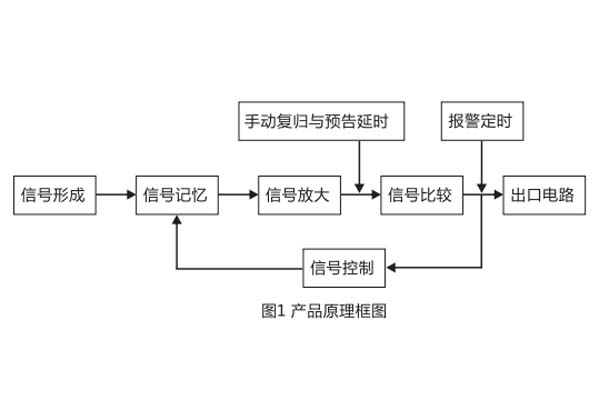

一、JC-17/1冲击继电器工作原理

该产品完全排除了传统的电流微分原理而采用电流幅值在报警整个周期内智能比较的方法，具有记忆特性，即记忆电流来到时刻以前的电流的幅值，比较报警电流来到时刻前后电流的幅值，如果有长信号与短信号重叠，在预告信号延时期内，只要长信号不返回，保证正确报警，长信号不会被短信号“抹掉”。产品内附有延时预告信号的延时时间元件，可省去外部的两只时间继电器，在音呼报警时，除手动复归音响外，产品经定时回路自动解除音响。此外，产品对白炽灯字牌灯丝冷热电阻的变化、电源纹波以及触点抖动的影响均能有较强的抑制能力，保证产品正确动作。

二、JC-17/1冲击继电器应用范围

JC-17/1冲击继电器(以下简称产品)用于电力系统直流操作的继电保护及控制回路中,作为集中信号的主要元件。

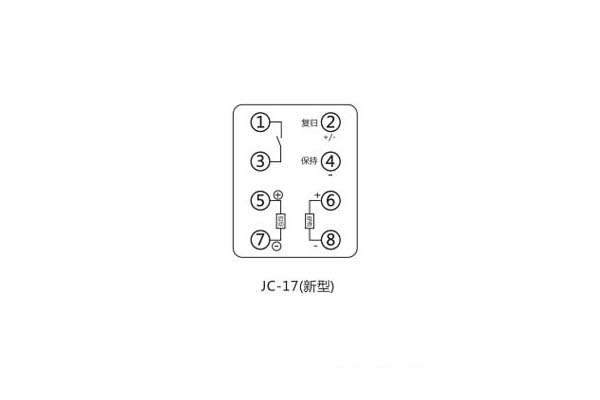

三、JC-17/1冲击继电器接线图

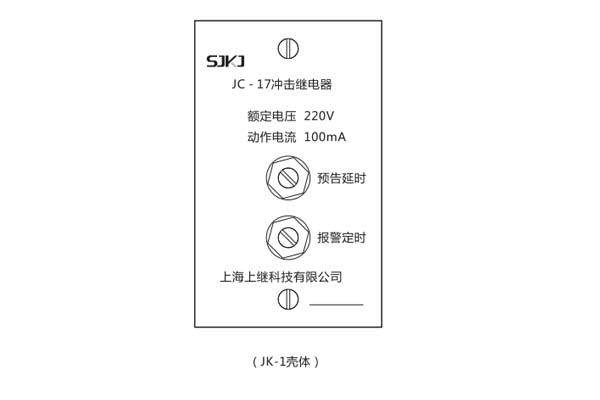

四、JC-17/1冲击继电器开孔尺寸

五、JC-17/1冲击继电器调试检验说明

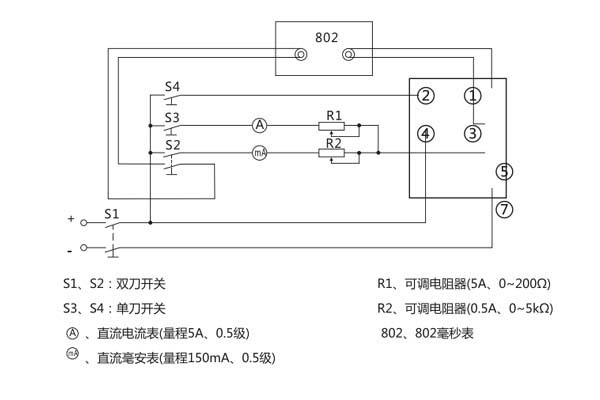

1.检査线路图

检査线路如下图所示。

2.动作值检査、手动复归检査

合S1、 S2 ,调R2使直流毫安表的读数为产品输入激励量标称值的80% ,接开S2 ,再合S2 ,产品应可靠动作。产品动作后合S4 ,产品应返回。反复测验五次。

3.动作电流为一个长信号与短信号重量时检査

合S1、 S2、 S3调R1、 R2使直流电流表的读数、直流毫安表的读数为产品输入激励量标称值,拉开S2、 S3,再合S2,在预告延时时间内,合S3再拉开S3 ,产品应可靠动作。反复测验五次。

4.**长期稳定电流检査

合S1、 S2、 S3调R1使直流电流表的读数为产品**长期稳定电流,调R2使直流毫安表的读数为产品的输入激励量标称值,拉开S2 ,再合S2 ,产品应能可靠动作。反复测试五次。

5.预告延时时间、报警定时时间检査

合S1、 S2 ,调R2使直流毫安表的读数为产品输入激励量标称值,预告延时时间、报警定时时间分别整定**和最小调节范围,拉开S2 ,再合S2 ,分别测试预告延时时间、报警定时时间,各测验五次,以确定一致性误差。一致性误差应不大于10%。
