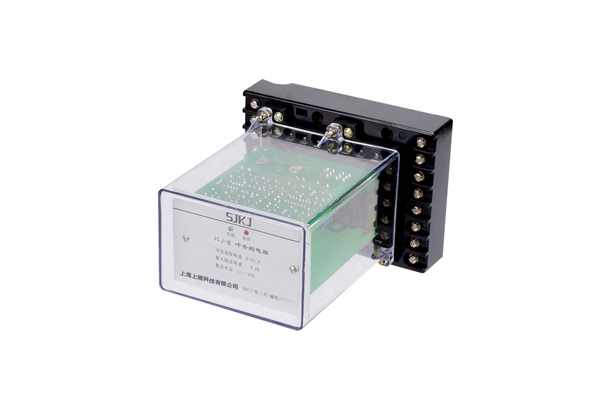

一、JCJ-B静态交流冲击继电器工作原理

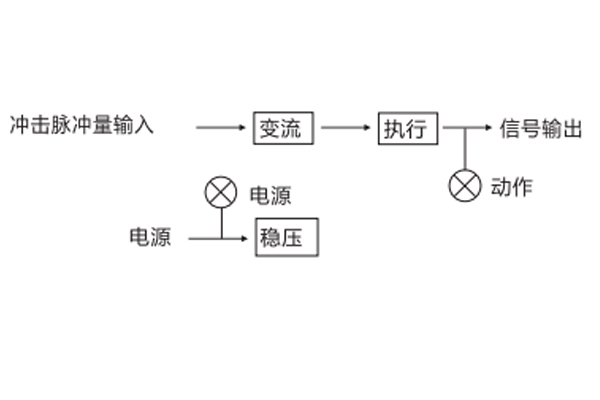

继电器由电源稳压、变流取样、执行动作等部分组成( 见图1) ,产品内部装有二只发光二极管来监视电源和执行状况,当加入辅助电源后一旦启动回路中有信号输入,电流脉冲信号经过变流取样后,使执行部分工作并输出信号动作。当启动信号源一直存在/不存在的情况下继电器一直处于保持动作状态,当辅助电源消失继电器便自动复归。即使再突加辅助电源继电器也不会动作。

二、JCJ-B静态交流冲击继电器技术参数

1、最小冲击动作电流: 0.2A

2、**冲击动作电流: 4A

3、功率消耗:

   a、工作回路功率消耗:交流48V时≤1.5W;交流110V时≤3W;交流220V时≤5.5W

   b、启动回路功耗:冲击交流电流为4A时≤1.5W,如对冲击电流有特殊要求订货时需注明。

4、继电器绝缘电阻不小于100Ma。

5、触点容量:在电压不超过250V,电流不超过5A产品输出触点断开容量为50W。产品可靠动作及返回5X104,输出触点长期允许接通电流为5A。

6、介质强度:在基准条件下,产品各导电部分连在一起,对外露非带电金属部分及外壳之间能承受交流50HZ电压2KV、历时1min的耐压试验而无击穿或闪络现象。

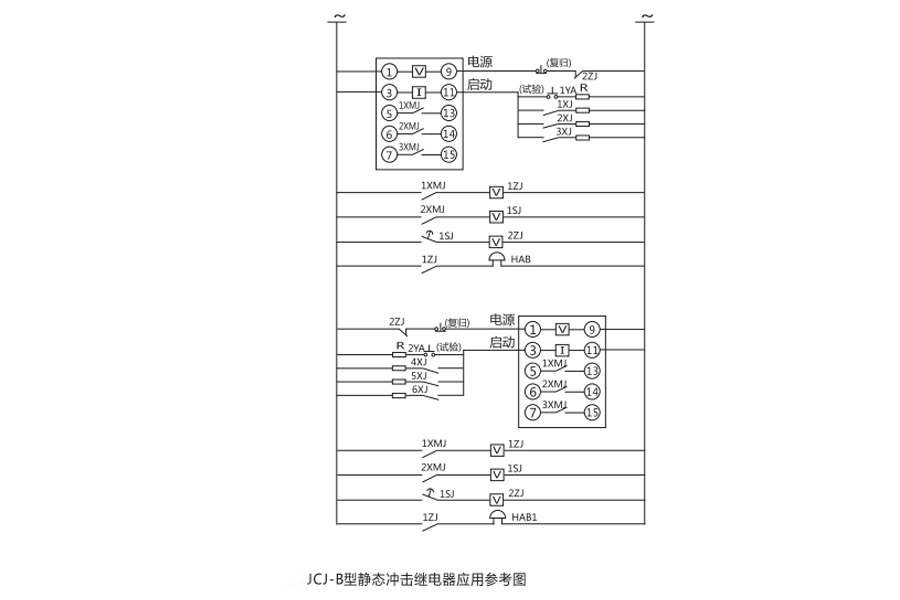

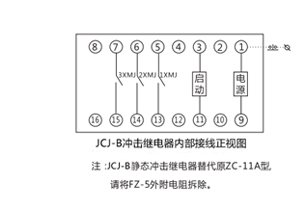

三、JCJ-B静态交流冲击继电器接线图

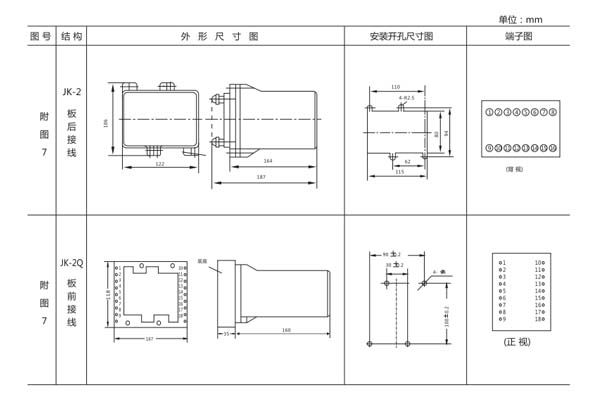

四、JCJ-B静态交流冲击继电器开孔尺寸
