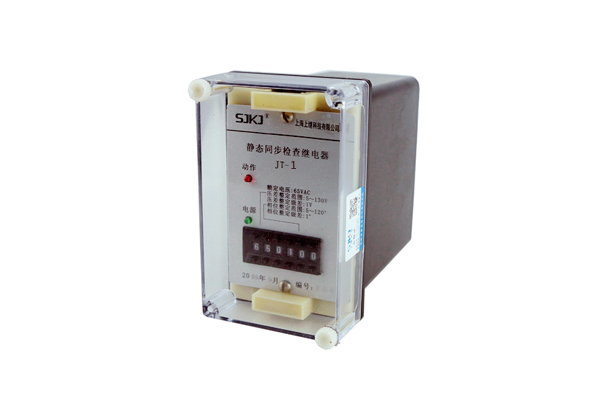

一、JT-1同步检查继电器概述

JT-1同步检査继电器为静态型瞬动继电器,工作原理:通过数字电路处理处一个相位差(或电压差)与设定值相比,达到同步检査目的。

1型为相位检査型,铭牌上数字设定值(整定值)单位为度。如是二个电压的相位差或电压矢量差大于铭牌上的设定值,继电器瞬时动作。

二、JT-1同步检查继电器应用范围

JT-1同步检查继电器用于两端供电线路的自动重合闸线路中，以检查线路上电压的存在及线路上和变电站汇流排上电压向量间的相差角。

三、JT-1同步检查继电器技术参数

1.整定范围

纯相位监测: 5°-175°

电压矢量检査型: 0V~99V

2.触点容量  250VAC  COSCP=1.0   5A

合闸  250VDC   5A

分闸  250VDC T=5mS  50W

3.触点寿命   电寿命不低于10万次;机械寿命不低于100万次。

4.介质强度   继电器各导电端子连在一起,对外露非带电部分或外壳之间能承受2000V(有效值) 50Hz的交流电压历时1分钟

试验而绝缘击穿或飞弧现象。

5.绝缘电阻  继电器各导电端子连在一起,对外露非带电部分或外壳之间,用开路电压为500V的、兆欧表测量其绝缘电阻不小于

300M0。

6.工作环境   温度-10°C~+50°C,相对湿度不大于90% ,海拔高度不大于2000M。

四、JT-1同步检查继电器开孔尺寸

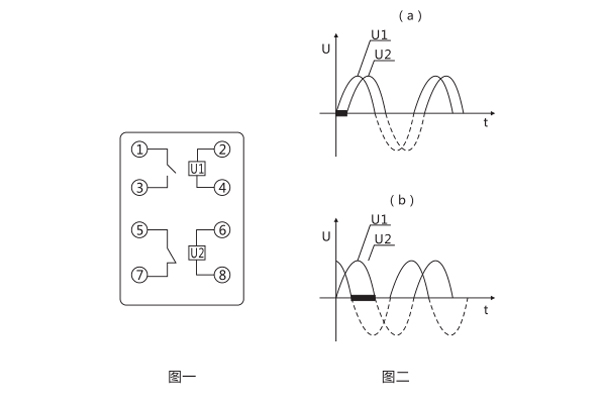

五、JT-1同步检查继电器接线图

本继电器的输入电压的两个线( U1、 U2都是如此)不能随意颠倒次序。其原因先说明如下:

以图二(a)为准,则如U2两根线颠倒次序的话,曲线将图二( b)所示。按图二(a)接线测得为0角的话,则技国二( b)接线就是180°-(1)角了。所以用户现场接线时,**能找到公共端接在②、⑧脚。若是找不到公共端,则在现场试验时,先可任意接好,测试继电器是否能正常动作,若是不能正常动作,将U2的两根线交换位置即可。
