JGL-14静态反时限过流继电器接线图及说明书-上海上继科技有限公司

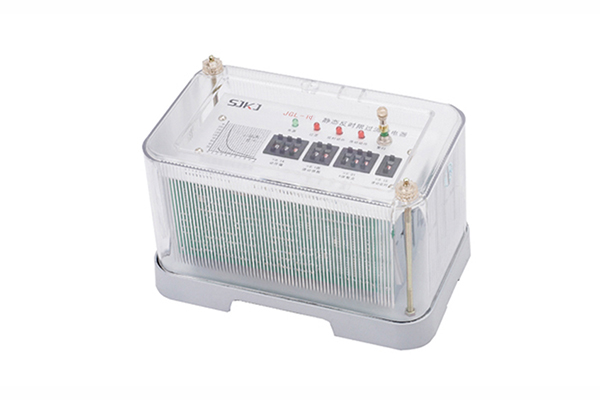

一、JGL-14静态反时限过流继电器说明书

1、JGL-14系列静态反时限过流继电器( 以下简称继电器 )具有反时限特性，用于发电机、变压器及输配电系统的继电器保护装置中。在设备过 负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2-9.9A级差为0.1A；精度 高、功耗小、动作时间快、返回系数高，是GL- 型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》；机械行业标准JB3346-83《反时限过流继电器 技术条件》。

二、JGL-14静态反时限过流继电器型号分类及含义

本继电器型号与被替换老型号对照表：

三、JGL-14静态反时限过流继电器主要技术指标

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源)，级差为0.1A，电流整定值误差不大于±3％。

3、速动倍数整定范围为2-9.9倍，级差为0.1倍， 电流速动整定值误差不大于±3％。 继电器的速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。

4、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数：不小于0.9。

6、反时限特性曲线动作方程：

7、反时限特性时间整定误差：

a) 当 I/Is＜2 时,平均误差不大于10%；

b) 当 I/Is＞2 时,平均误差不大于5%+30ms。

8、典型反时限特性，见下表：

9、功率消耗：

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量：在直流电压不超过250V时，结构1型产品触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。

c、过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

11、 介质强度：

在标准试验大气条件下，各导电部分连在一起对外露非带电金属部分及外壳之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min，无 绝缘击穿或闪络现象。 同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压；历时1min，无绝缘击穿或闪络现象。 不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。

12、 绝缘电阻 在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。

工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

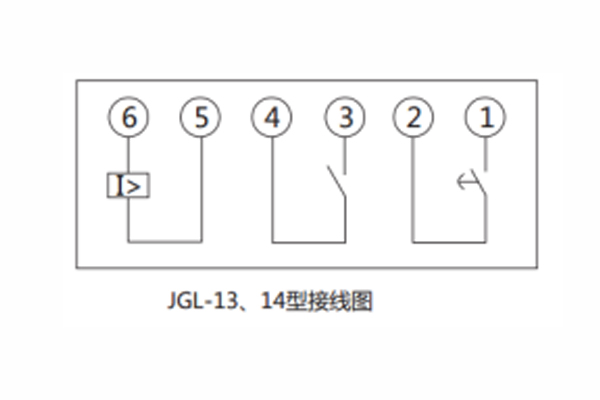

四、JGL-14静态反时限过流继电器接线图
