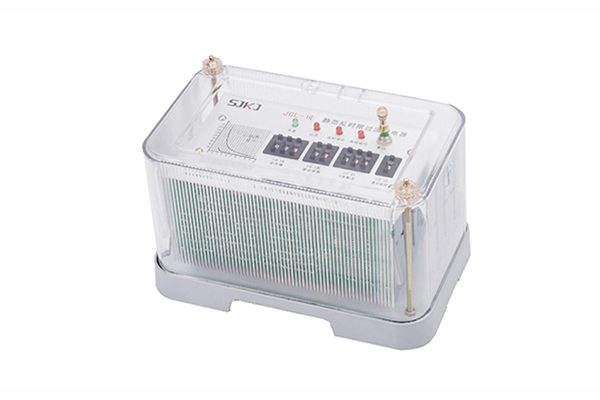

一、JGL-14静态反时限过流继电器概述

1、JGL-14系列静态反时限过流继电器( 以下简称继电器 )具有反时限特性，用于发电机、变压器及输配电系统的继电器保护装置中。在设备过 负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2-9.9A级差为0.1A；精度 高、功耗小、动作时间快、返回系数高，是GL- 型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》；机械行业标准JB3346-83《反时限过流继电器 技术条件》。

二、JGL-14静态反时限过流继电器的工作原理

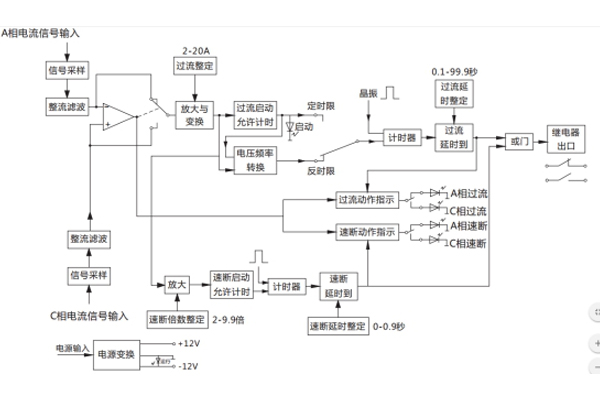

该产品为集成电路带时限过流继电器，原理方框图如图2所示。可将A、C二相过流信号同时输入，二相电流具有相同的整定条件，该继电器具有自动选择二相中故障较严重的一相作为保护对象并把信号进行运算处理，来决定继电继输出动作情况。继电器动作后， 有动作指示并记忆故障是A相还是C相特性，便于值班人员进行分析。

三、JGL-14静态反时限过流继电器主要技术参数

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源)，级差为0.1A，电流整定值误差不大于±3％。

3、速动倍数整定范围为2-9.9倍，级差为0.1倍， 电流速动整定值误差不大于±3％。 继电器的速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。

4、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数：不小于0.9。

6、反时限特性曲线动作方程：

7、反时限特性时间整定误差：

a) 当 I/Is＜2 时,平均误差不大于10%；

b) 当 I/Is＞2 时,平均误差不大于5%+30ms。

8、典型反时限特性，见下表：

9、功率消耗：

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量：在直流电压不超过250V时，结构1型产品触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。

c、过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

11、 介质强度：

在标准试验大气条件下，各导电部分连在一起对外露非带电金属部分及外壳之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min，无 绝缘击穿或闪络现象。 同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压；历时1min，无绝缘击穿或闪络现象。 不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。

12、 绝缘电阻 在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。

工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

四、JGL-14静态反时限过流继电器整定方法和使用注意事项

1、起动电流整定：起动电流整定开关为最左一组拨码开关(共两个)，左面一个表示1A级，右面一个表示0.1A级。若其值为5和6，则其整定值为5.6A。注意其范围为无辅助电压产品2-9.9A，级差是0.1A级。

2、反时限特性曲线K值整定：K值整定开关为最左第三组拨码开关(共二个)，左边一个为表示1级；右边一个表示0.1级。本产品K值整定范围为0.1~9.9，(举例)比如其值设定为5.0，过流动作值设定为5.0，输入实际电流为30A时那么它的延时时间为13.5秒，但其速断倍数值应设定为3。

3、速动倍数整定：速动倍数选择开关为左第二组拨码开关，其范围为 6倍以上。 2-9.9倍，拨码左边一个表示1倍，右边一个表示0.1倍。当其值为3、0时则为3倍。若设定电流为2.6A，速动倍数为3倍，则当电流达到3×2.6=7.8时，会不经延时而直接动作。注意，无辅助电源产品速 动后断电方可返回。
