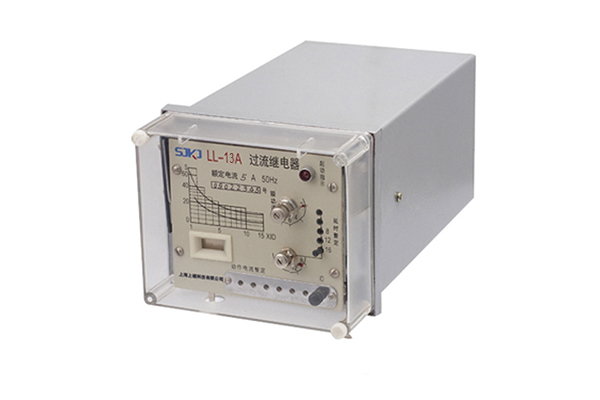

LL-13A过流继电器工作原理及技术参数-上海上继科技有限公司

一、LL-13A过流继电器的应用范围

LL-13A系列过流继电器(以下简称继电器)，应用在交流电力系统中，作为电机、变压器、输电线的过负荷和短路保护。由于本产品体积小且具有多种安装接线方式，如：凸出式安装、前接线、后接线、特别适用于组装开关柜。

二、LL-13过流继电器的工作原理

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

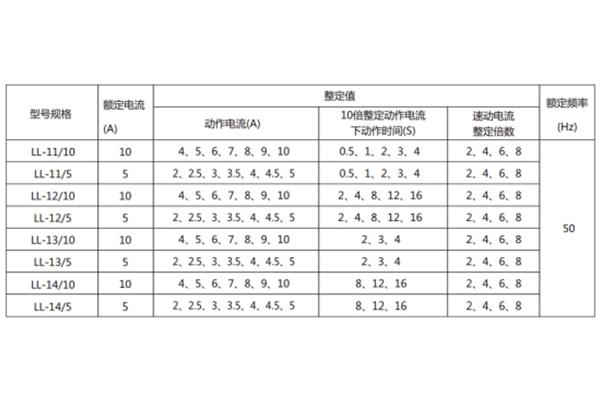

三、LL-13A过流继电器的技术参数

 ●返回系数：不小于0.85。

 ●速动时间：在基准条件上，继电器在任一整定点上，在两倍速动电流时的动作时间不大于0.15s。

 ●功率消耗：当电流等于继电器的整定电流时，继电器的线圈所消耗的功率不大于10VA。

 ●介质强度：继电器各导电电路连在一起对外露的非带电金属部分及外壳之间，以及线圈电路对触点电路之间，应能承受2000V(有效值)、50Hz的交流试验电压，历时1min试验，而无击穿或闪络现象。

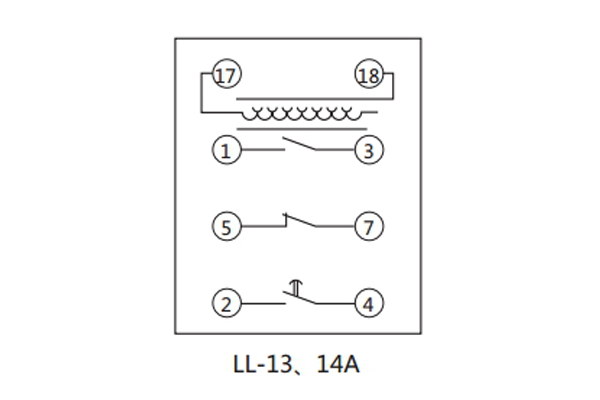

四、LL-13A过流继电器的接线图
