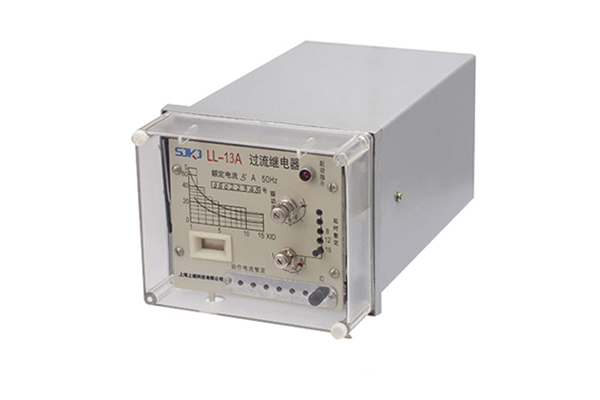

一、LL-13A过流继电器的说明书

LL-13A系列过流继电器(以下简称继电器)，应用在交流电力系统中，作为电机、变压器、输电线的过负荷和短路保护。由于本产品体积小且具有多种安装接线方式，如：凸出式安装、前接线、后接线、特别适用于组装开关柜。

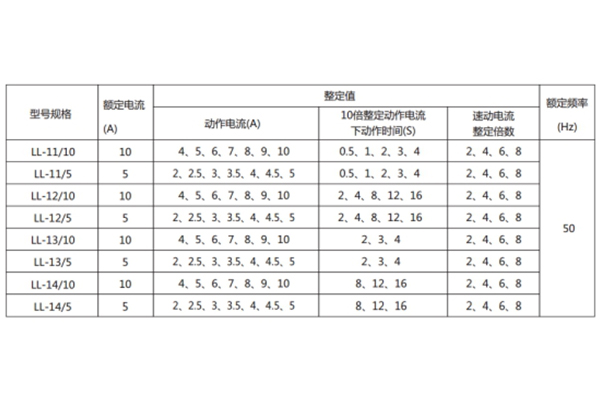

二、LL-13A过流继电器的参数

 ●返回系数：不小于0.85。

 ●速动时间：在基准条件上，继电器在任一整定点上，在两倍速动电流时的动作时间不大于0.15s。

 ●功率消耗：当电流等于继电器的整定电流时，继电器的线圈所消耗的功率不大于10VA。

 ●介质强度：继电器各导电电路连在一起对外露的非带电金属部分及外壳之间，以及线圈电路对触点电路之间，应能承受2000V(有效值)、50Hz的交流试验电压，历时1min试验，而无击穿或闪络现象。

三、LL-13A过流继电器的整定误差

a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于4%。c、在-10℃50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

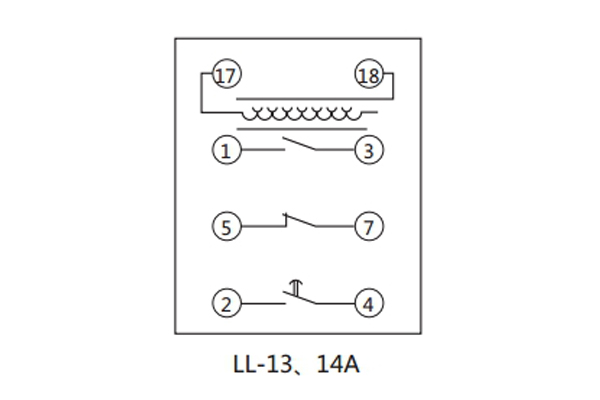

四、LL-13A过流继电器的接线图
