时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。今天小编主要给大家介绍SSJ-11B静态时间继电器，SSJ-11B延迟范围0.02~9.99s，触点类型双延时，即二副独立延时动合触点，一副瞬动动合触点。电源类型DC：48V、110V、220V，被取代型号DS-114、DS-115、DS-116。

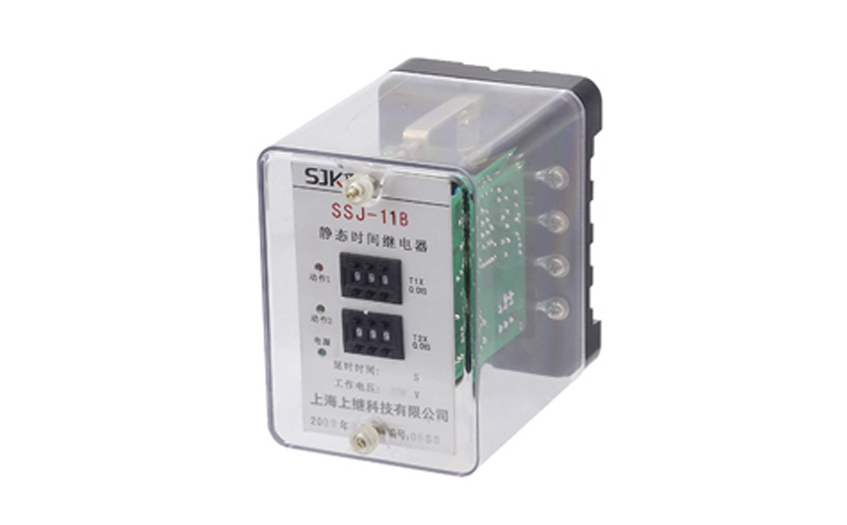

时间继电器

一：SSJ-11B时间继电器型号命名及含义

SSJ:静态数字时间继电器

1：KH-1壳体（板前、板后接线可选）

1:直流工作电源

B:双延迟0.1~99.9s（10系列为0.02~9.99s）

工作电压：DC48V、110V、220V、AC100、127V。

二：SSJ-11B静态时间继电器产品构成及工作原理

1、SSJ-11B静态时间继电器延时精度远高于DS型电磁式时间继电器,能满足电力系统继电保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同,仅整定方式不同,拔码开关的三位数乘以0.01 s或0.1s时间时基即为整定时间,改变整定值无需进行校验。

2、SSJ-11B静态时间继电器为动作延时型数字时间继电器,由进口CMOS集成电路构成,继电器由振荡器、分频器和三级脉冲计数器组成,通过BCD码拔码开关整定延时值。

3、SSJ-11B静态时间继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作、同时晶振起振,产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时信也严格符合整定值,具有极高的精度。

4、继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的中止和滑动触点使用,但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间。

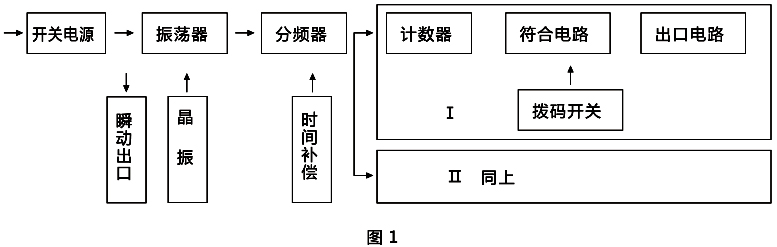

5、继电器原理图见图1

三：SSJ-11B静态时间继电器技术要求

1、延时准确度a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差=(5次测量平均值一整定值)/整定值 x100%。b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。c、 在-10~ 50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

2、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

3、继电器的返回时间切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

4、继电器的返回电压降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。

5、功率消耗DC48V,不大于2W;DC110V或AC100~127V, 不大于4.5W(6.5VA),DC或AC220V,不大于8.1W(13VA)。

6、热性能要求SSJ-11B静态时间继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压値。

7、电源工作特性：电源缓慢升降、突然通/断电或通过料动触点供电 ，继电器能够正常工作,并且无零秒出口及瞬动出口现象。

四：SSJ-11B静态时间继电器内部接线及外引接线图(正视图)

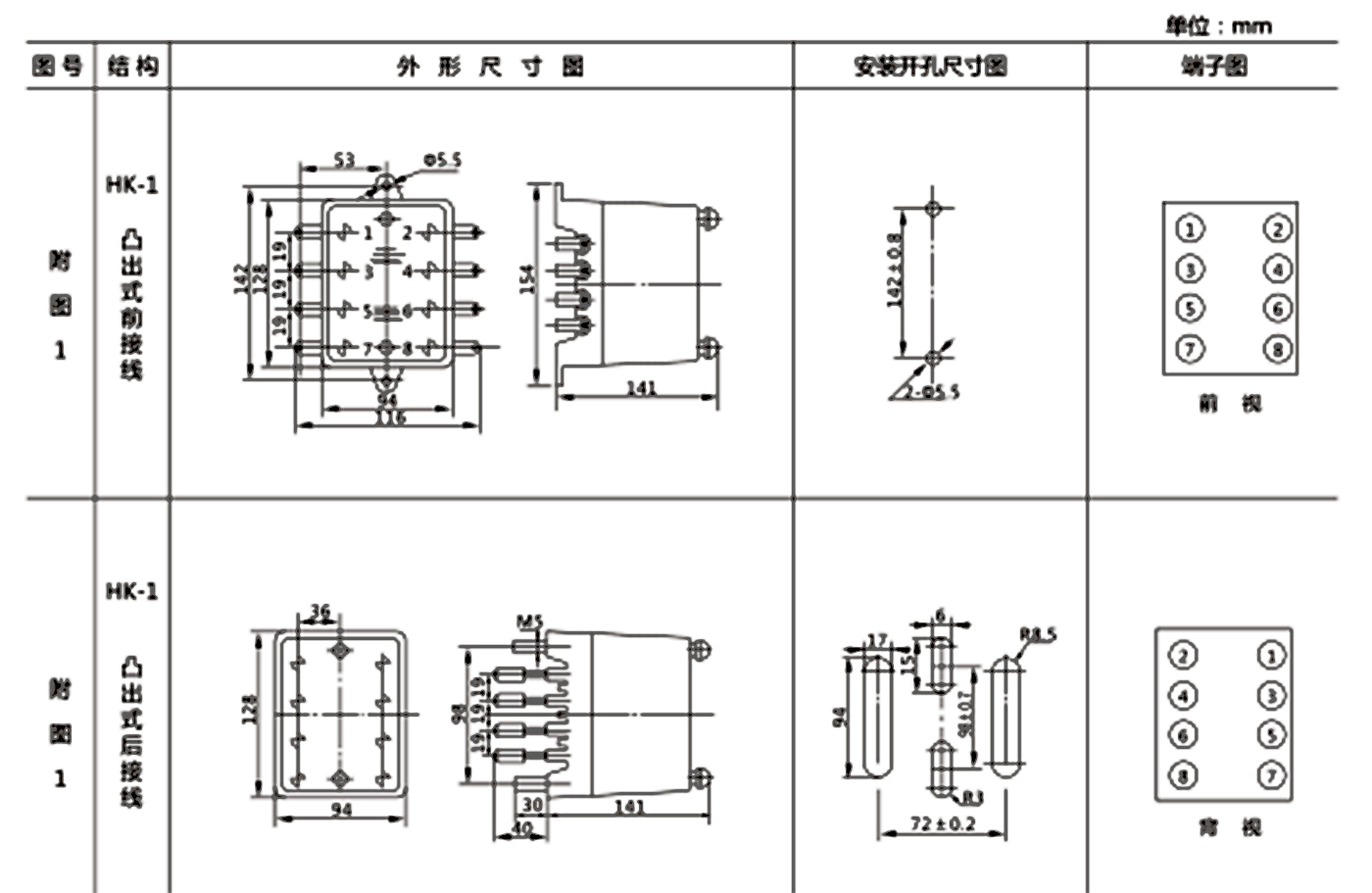

五：SSJ-11B静态时间继电器外形及开孔尺寸图
