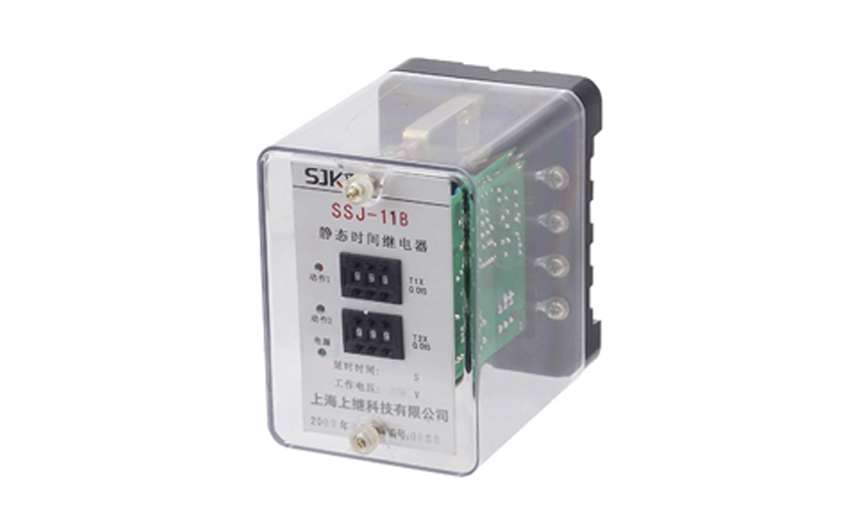

时间继电器有很多种SSJ系列静态时间继电器用于电力系统二次回路电器保护及自动控制回路中，作为延迟装置，使被控元件得到所需延迟时。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间准确、整定直观方便、范围宽、工作电源采用开关电源变换、交直流通用、完全可替代电磁型时间继电器。SSJ系列有：SSJ-11B、SSJ-11A、SSJ-12B、SSJ-12A、SSJ-21B、SSJ-21A、SSJ-22B、SSJ-22A、SSJ-31B、SSJ-31A、SSJ-32B、SSJ-32A、SSJ-41B、SSJ-41A等。今天主要给大家介绍SSJ-11B，时间继电器的第四张图也就是SSJ-11B。

时间继电器

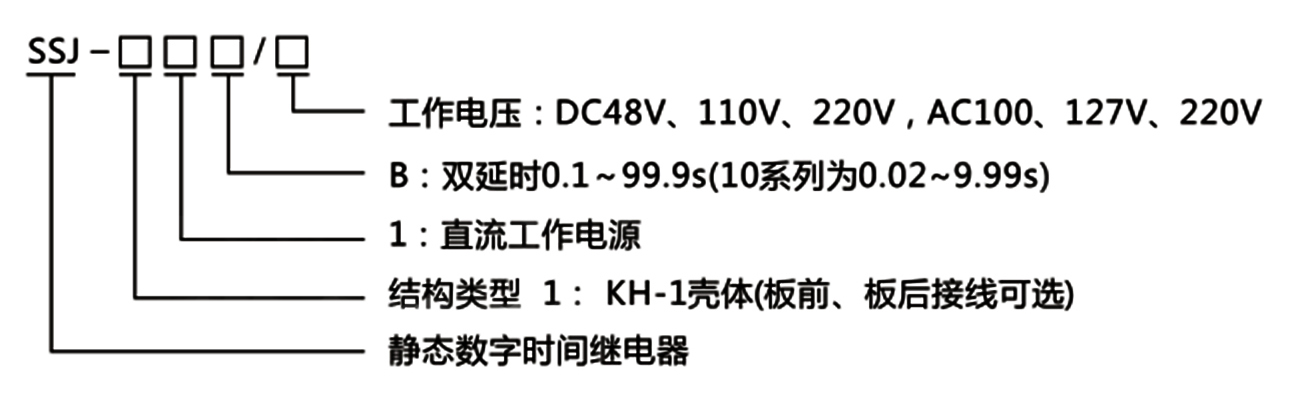

一：SSJ-11B时间继电器型号命名及含义

二：SSJ-11B静态时间继电器产品构成及工作原理

1、SSJ-11B静态时间继电器延时精度远高于DS型电磁式时间继电器,能满足电力系统继电保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同,仅整定方式不同,拔码开关的三位数乘以0.01s或0.ls时间时基即为整定时间,改变整定值无需进行校验。

2、SSJ-11B静态时间继电器为动作延时型数字时间继电器,由进口CMOS集成电路构成,继电器由振荡器、分频器和三级脉冲计数器组成,通过BCD码拔码开关整定延时值。

3、SSJ-11B静态时间继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作、同时晶振起振,产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时信也严格符合整定值,具有极高的精度。

4、继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的中止和滑动触点使用,但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间。

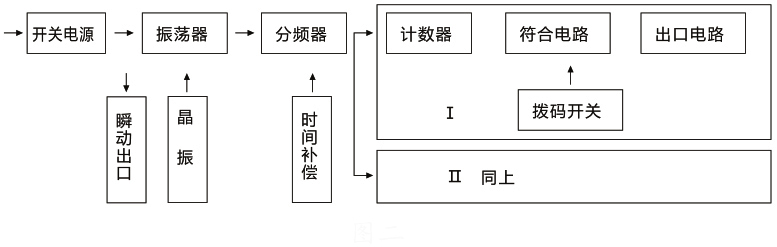

5、继电器原理图见图一

图一

三：SSJ-11B静态时间继电器技术要求

1、延时准确度a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差=(5次测量平均值一整定值)/整定值 x100%。b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。c、在-10~ 50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

2、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

3、继电器的返回时间切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

4、继电器的返回电压降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。

5、功率消耗DC48V,不大于2W;DC110V或AC100~127V, 不大于4.5W(6.5VA),DC或AC220V,不大于8.1W(13VA)。

6、热性能要求本系列继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压値。

7、电源工作特性:电源缓慢升降、突然通/断电或通过料动触点供电 ,继电器能够正常工作,并且无零秒出口及瞬动出口现象。

四：SSJ-11B静态时间继电器内部接线及外引接线图(正视图)

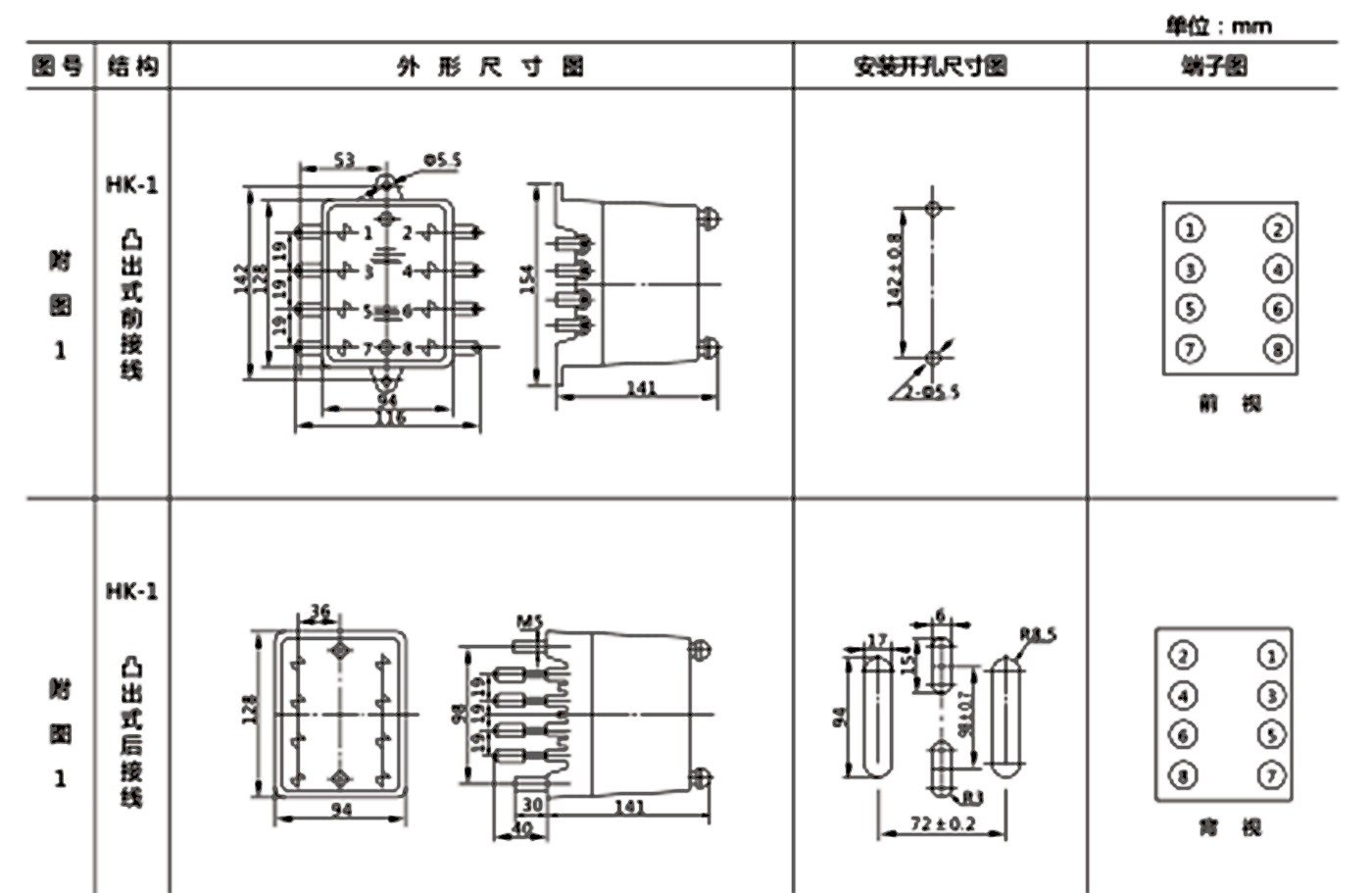

五：SSJ-11B静态时间继电器外形及开孔尺寸图
