我司生产的多功能电力仪表是自主研发时一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用通讯协议。今天小编给大家介绍一下SJ194E-9S4三相数显多功能电力仪表。

产品展示

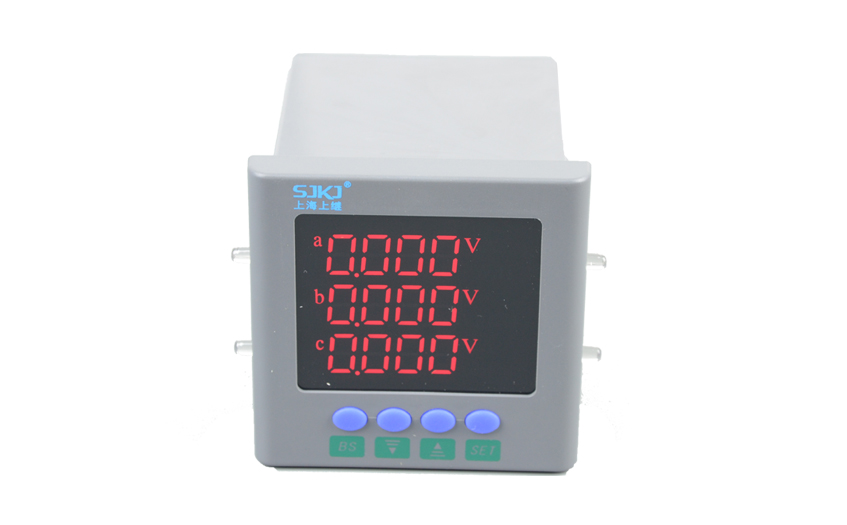

▲多功能电力仪表

上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。公司针对电力监控系统及电力二次保护系统拥有**的技术团队，努力打造属于自己品牌。上海上继生产的多功能电力仪表在配电系统中应用广泛的智能监控仪表，可实时监测三相电压、电流、功率、功率因数、电网频率、三相电流电压不平衡度、有/无功电能计量等电力参数。它集遥测、遥信、遥控、通讯等众多功能为一体。外形美观，精度准确，功能齐全，广泛使用于高低压成套。今天小编给大家介绍一下我司SJ19系列多功能电力仪表中的SJ194E-9S4三相数显多功能电力仪表接线图及特点

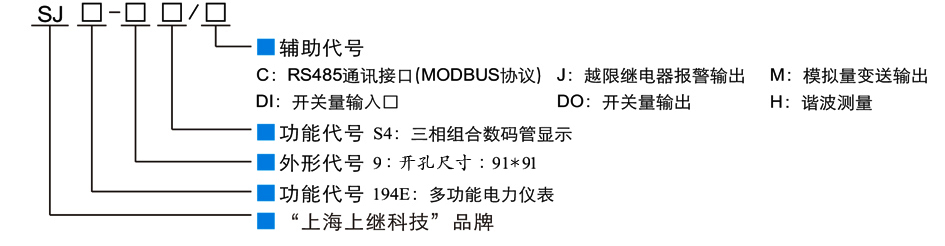

SJ194E-9S4多功能电力仪表型号命名及含义

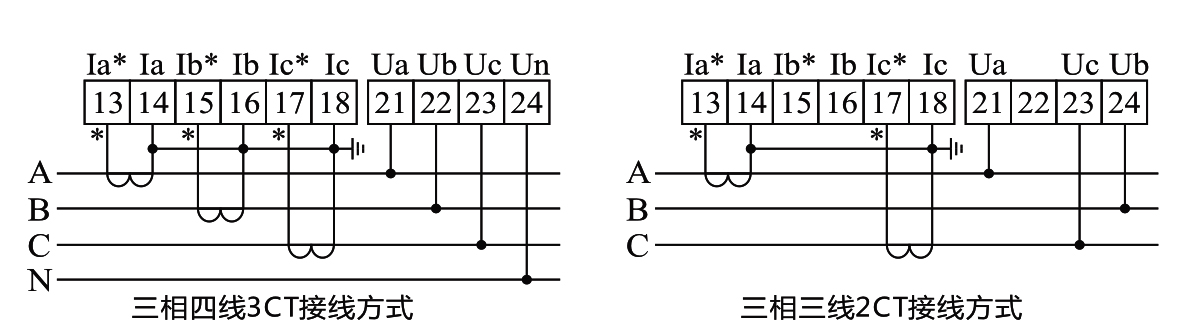

SJ194E-9S4多功能电力仪表接线图

SJ194E-9S4多功能电力仪表特点

1.可测量三相交流电压、电流、电压/电流不平衡率、有功/无功电能、有功/无功电度、功率因数、频率等

2.电压、电流变比可编程

3.三排LED数码显示，替代模拟指针表

4.工作时间、负载时间统计功能

5.1路RS485接口，modbus通讯协议

6.可扩展4路无源开关量输入

7.可扩展2路继电器输出,继电器触点容量：AC220V 3A

8.可扩展1路DC 4～20mA模拟量输出

9.可扩展1路过流、过压、欠压报警输出，继电器触点容量：AC220V 3A

10.优良的温度特性和工作稳定性

11.产品尺寸及开孔尺寸大，显示直观又美观大方，替换及安装更方便

12.适用于电力电网，自动化控制系统。

三相多功能电力仪表
