我司三相多功能电力仪表SJ19系列智能电力监控仪表是一款在配电系统中应用广泛的智能监控仪表，可实时监测三相电压、电流、功率、功率因数、电网频率、三相电流电压不平衡度、有/无功电能计量等电力参数。它集遥测、遥信、遥控、通讯等众多功能为一体。本产品采用MCU高速微处理器芯片作为核心运算单元，运算速度快，可靠性高，抗干扰能力强；装置通讯功能强大，具有光电隔离的RS-485通讯接口，支持开放式的通讯协议，便于与其他各种监控单元一起构成高效经济的监控网络。

多功能电力仪表也分数显和液晶屏，今天小编主要给大家介绍一下，我司数显SJ19系列多功能电力仪表中的，SJ194E-9S4三相数显多功能电力仪表使用说明及注意事项。

产品展示

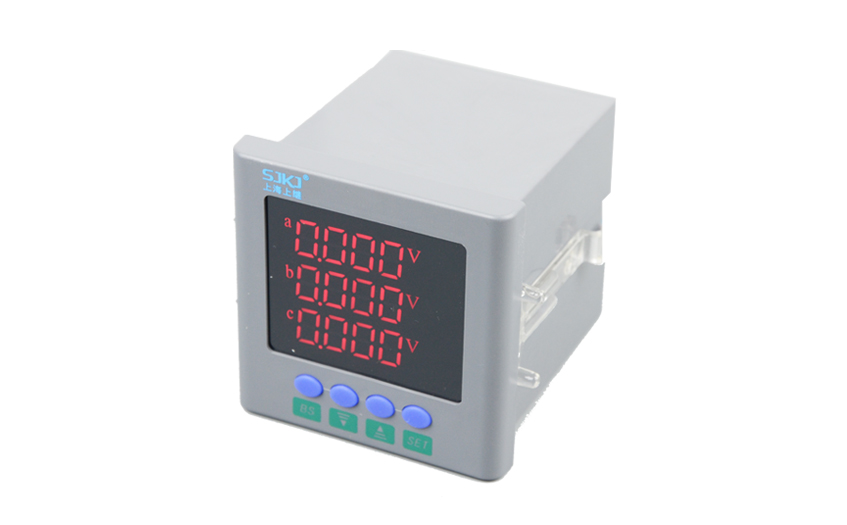

▲三相多功能电力仪表

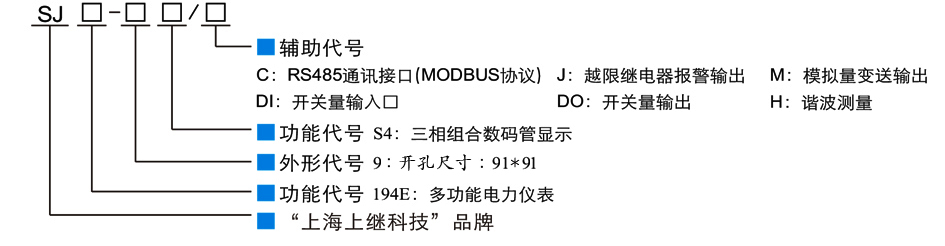

SJ194E-9S4三相多功能电力仪表型号命名及含义

SJ：“上海上继科技”品牌

功能代号194E:多功能电力仪表

外形代号9:开孔尺寸:91*91

功能代号S4:三相组合数码管显示

注：C:RS485通讯接口(MODBUS协议)

J：越限继电器报警输出

M:模拟量变送输出

DI:开关量输入口

DO:开关量输出

H:谐波测量

辅助代号看大家需要什么样的条件，然后可以联系我们，联系方式在下面倒数第三行的红色字体。

三相多功能电力仪表使用要求

所有的仪表在第一次使用的时候，请检查仪表的参数周所在配电系统中需要的参数的一致性。例如，对于AC380V、200A/5A的线路中需要配置AC400V、200A/5A的仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中，只需要将仪表的CT变比“T.I”修改为80就可以了。在一般情况下，仪表后面的标签中都表注了仪表的类型参数和出厂设置参数。在正确的配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。

三相多功能电力仪表注意事项

1、使用前，仪表需通电15分钟。

2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。

3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。

4、若信号伴随高频干扰，应在线里试用低频过滤器。

5、长时间存放未使用时，请每三个月通电一次不少于4小时。

6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.

7、如仪表无显示，应先检查辅助电源，电压是否在范围内。

8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。

10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。

11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
