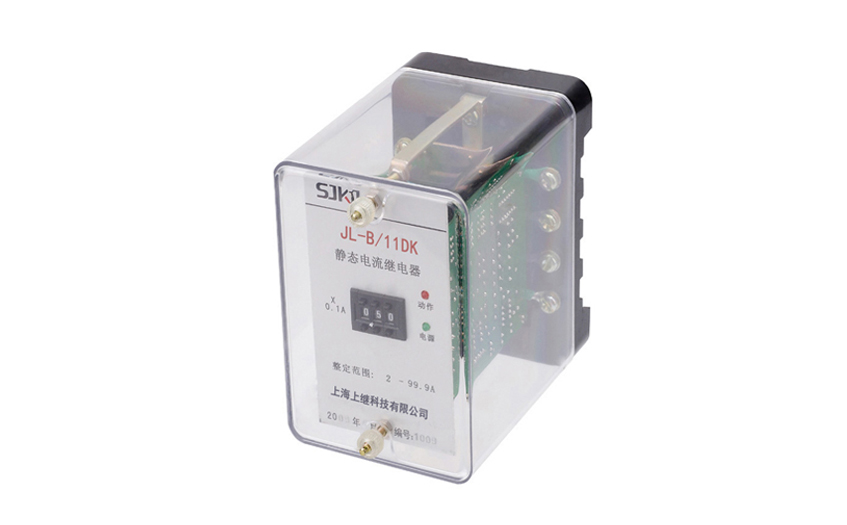

JL系列静态电流继电器

一、概述

JL系列静态电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动原件。本继电器为集成电路静态型继电器、精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交流通用，工作范围大，从100—300V均能可靠工作。

JL系列静态电流继电器分为三个系列：JL—10、20、30、分别替代DL—10、DL—20、DL—30等系列电磁型电流继电器。JL系列静态电流继电器采用拨码开关整定电流值，整定范围为0.1—99.9A，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。

二、应用范围

      JL系列集成电路电流继电器用于电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本产品为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、它克服了原来电磁型继电器触点易抖动、工作噪音较大、动作值返回系数难凋整及运输后动作值易变等缺点。产品分为三个系列：JL-10、JL-20、JL-30，可分别替代DL-10、DL-20、DL-30、DL-7等电磁式继电器。

注：JL-10、20、30系列电流继电器与其他各厂家型号JL-1A、1B、1C、JL8-10、20、30系列等共属同类型产品。

三、2、主要技术参数

     辅助电源：DC 220V、110V、48V。    整定范围：A 0.05-0.499A、B 0.2-1.99A、C 2-19.9A、D 5-49.5A、E 10-99.5A。    整定误差：在基准条件下，整定值误差不超过±2.5％；一致性不大于整定范围的1.5％。    返回系数：在基准条件下，任一整定点的返回动作值不小于0.9。    动作时间：1.1倍整定值动作时间不大于25ms。    返回时间：0.5倍整定值返回时间不大于27ms。

1：功率消耗：交流回路功耗小于2VA；直流回路功耗小于5W。

2：触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

3：介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象

四、工作条件

1：使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏金属的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在；

2： 使用地点不允许有较强的振动和冲击；

3：使用地点应具有防御雨、雪、风、沙的设备；

4： 使用地点不允许超过1.5mT的外磁感应强度。

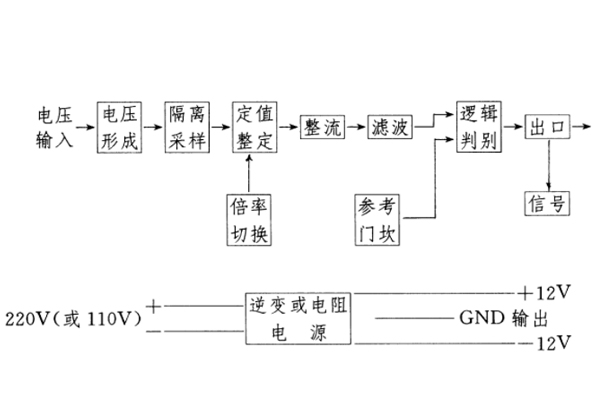

继电器原理框图：

本继电器为静态继电器，采用进口集成电路构成。继电器主要由电压形成、定值、整定、整流、滤波、逻辑判断、出口等回路组成，为继电器有足够宽的正定范围，继电器定值可做成挡，用倍率开关进行切换。同时按照电磁式的继电器的习惯方式，线圈采用串并联方式，使其量程可扩大一倍，继电器内部电路均采用集成电路电子技术构成，采用数字式拨盘开关来调节动作定值。
