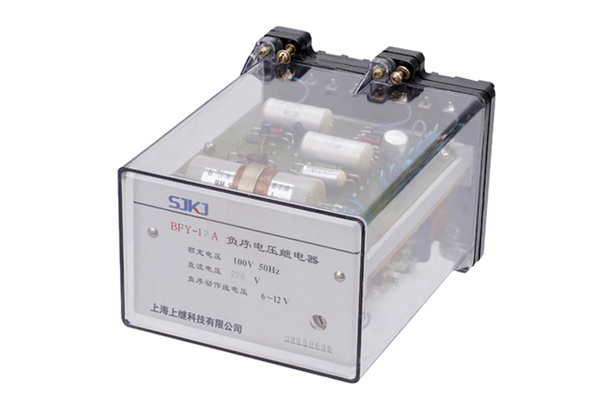

电压继电器

电压继电器是一种电子控制器件，它具有输入回路和被又称输出回路，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件

二、工作原理

继电器线圈只有两个头，加上额定电压后线圈流过额定电流，产生的电磁力就克服弹簧力，通过电磁机构使常开触点闭合、常闭触点断开。

电磁式电压继电器的动作：对于过电流(压)继电器，电流(压)升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。

当电流(压)降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。

三、接线方式

电压继电器的触点通常不止一个。根据需要触点既可以接在主回路中，也可以接在控制回路中。继电器线圈电压通常或者是0，或者是加上额定电压即设定值。不是达到设定值就动作，而是用某种方法，按钮、单片机、PLC等，给它加上额定电压即设定值就运作。

由于某种原因电源电压降低过多或暂时停电时，电动机即自动与电源断开；当电源电压恢复时，如不重按起动按钮，则电动机不能自行起动。

如果不是采用继电器控制，而是直接用闸刀开关进行手动控制，由于在停电时未及时拉开开关，当电源电压恢复时，电动机即自行起动，可能造成事故。

电压继电器的触点通常不止一个。根据需要触点既可以接在主回路中，也可以接在控制回路中。继电器线圈电压通常或者是0，或者是加上额定电压即设定值。不是达到设定值就动作，而是用某种方法，按钮、单片机、PLC等，给它加上额定电压即设定值就运作。

四、电压继电器的特点与应用场合。

电压继电器是一种常用的电磁式继电器，电压继电器用于电力拖动系统的电压保护和控制。

电压继电器的线圈并联接入主电路，感测主电路的线路电压；触点接于控制电路，为执行元件。

按吸合电压的大小，电压继电器可分为过电压继电器和欠电压继电器。

过电压继电器(FV)用于线路的过电压保护，其吸合整定值为被保护线路额定电1.05～1.2倍。当被保护的线路电压正常时，衔铁不动作；当被保护线路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，控制接触器及时分断被保护电路。

欠电压继电器(KV)用于线路的欠电压保护，其释放整定值为线路额定电压的0.1～0.6倍。当被保护线路电压正常时，衔铁可靠吸合；当被保护线路电压降至欠电压继电器的释放整定值时，衔铁释放，触点机构复位，控制接触器及时分断被保护电路。零电压继电器是当电路电压降低到5％～25％UN时释放，对电路实现零电压保护。用于线路的失压保护。
