一、概述：

1, 本继电器延时精度远高于DS型电磁式时间继电器，能满足电力系统继电保护中缩短保护时间级差的要求，是目前时间继电器理想的更新换代产品。该继电器外形结构及内部接线,工作方式,整定范围与DS型时间继电器相同，仅整定方式不同，拨码开关的三位数乘以0.01S或0.1S时间时基即为整定时间。改变整定值无需进行效验。

2, 本继电器为动作延时型数字时间继电器，由进口CMOS集成电路构成，继电器有振荡器,分频器和三级脉冲计数器组成，通过BCD码拨码开关整定延时值。

3, 继电器通常不带电，施加额定电压后，继电器内部瞬动继电器动作，同时晶振起振，产生时钟脉冲，经分频后由计数

器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。由于采用了晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。

4,  继电器的双延时回路延时相对独立，并各自驱动一个执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器的终止和滑动触点使用。但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止。

二、技术要求：

1、延时准确度

a、延时整定值的平均误差：平均误差绝对值不大于整定值的0.1%+3ms；平均误差=(5次测量平均值-整定值)/整定值×100%。

b、延时一致性：在基准条件下，继电器 延时一致性不大于整定值的(3-10ms)。

c、在-10～50℃的温度下，任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

2、工作电压：动作电压不大于额定电压的70%时，继电器应可靠工作。

3、继电器的返回时间：切断电器电源，出口触点返回至起始位置的时间，对于使用直流电源工作的品种，应不大于25ms。

4、继电器的返回电压：降低继电器电压不小于额定电压的10%时，继电器触点应可靠返回。

5、热性能要求：当环境温度为50℃时，可长期承受1.1倍额定电压值。

6、电源工作特性：电源缓慢升降、突然通/断电或通过抖动触点供电，继电器能够正常工作，并且无零秒出口及瞬动出口现象。

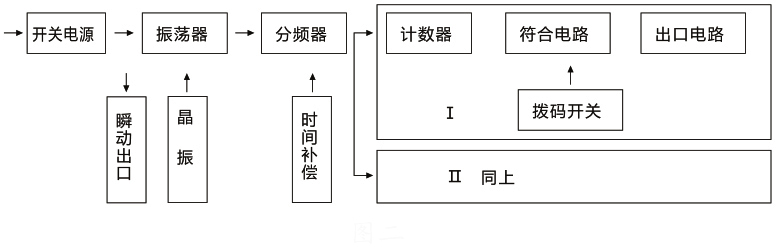

三、继电器原理图：
