SSJ-12B静态时间继电器厂家介绍及说明-上海上继科技有限公司

一、SSJ-12B静态时间继电器厂家之一，上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置，电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体，致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海，全国各地设有办事机构

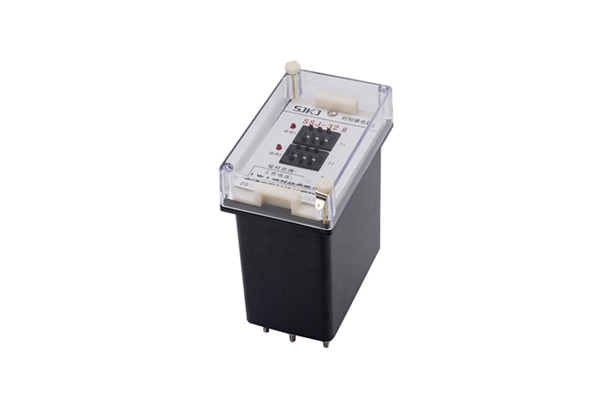

上海上继领域非常广，如：时间继电器、中间继电器、电流继电器、电压继电器、信号继电器、闪光继电器、冲击继电器、同步继电器、接地继电器、双位置继电器、差动继电器、重合闸继电器、绝缘监视及其它继电器等。今天主要讲解时间继电器中的一种静态时间继电器SSJ-12B。

二、1、本继电器延时精度远高于DS型电磁式时间继电器，能满足电力系统继电保护中缩短保护时间极差的要求，是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同，仅整定方式不同，拨码开关的三维数乘以0.01s或0.1s时间时基即为整定时间，改变整定值无需进行校验。

2、本继电器为动作延时型数字时间继电器，由进口CMOS集成电路构成，继电器由振荡器、分频器和三极脉冲计数器组成，通过BCD拨码开关整定延时值。

3、继电器通常不带电，施加额定电压后，继电器内部瞬动继电器动作、同时晶振起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时，由于采用了晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。

4、继电器的双延时回路延时相对独立，并各自驱动一个执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器的中止和滑动触点使用，但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止，如用户需滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。

三、继电器原理图如下：

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
