SSJ8-11时间继电器用途：

SSJ8-11B高精度时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高，配合时间级差小的场合。

SSJ8-11时间继电器工作原理：

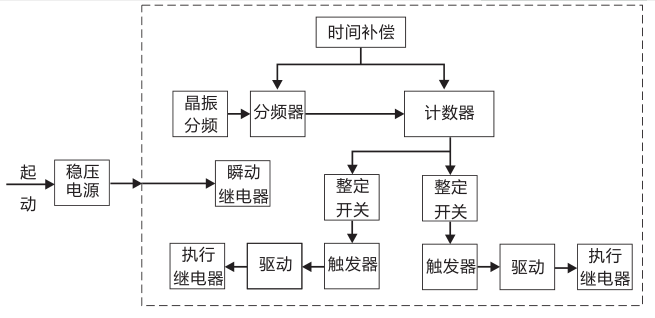

本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

 继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。

使用方法：

动作时间整定由独立的两组三位8421码拨盘开关构成，其整定公式为：t=KxT（s）（其中K为整定系数，T为拨盘开关的整定数字）。例如：对SSJ8-21A，K值为0.01，若将T整定为357，则整定时间为0.01X357=3.57（s）；再如将T整定为009，则整定时间为0.01X9=0.09（s）
