SSJ8-11时间继电器的相关参数及接线图-上海上继科技有限公司

主要技术参数：

1、延时范围

A：0.04~9.99s级差为0.01s

B：0.1~99.9s级差为0.1s

C：1~999s级差为1s

D：1~999m级差为1m

E：1~999H极差为1H

2、延时一致性在基准条件下：

A、延时整定为0.04s~0.99s时，一致性不大于3ms；

B、延时整定大于或等于1s时，一致性不大于（0.1％整定值+3ms）；

3、延时整定误差在基准条件下，平均误差不大于（0.1％整定值±3ms）。

4、返回时间：继电器返回时间不大于25ms。

5、功耗：在额定电压下，继电器功率消耗不大于10W。

6、触点性能：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms的直流电路中，断开容量为30w；在电压不超过250v，电流不超过5A，功率因数为COSφ=0.4±0.1的交流电路中,断开容量为250VA。 继电器的电寿命为104次。

7.介质强度：

继电器各导电路对外露的非带电金属部分及外壳之间，应能承受2kV（有效值）, 50Hz的交流试验电压，历时1min的试验，应无绝缘击穿或闪络现象。

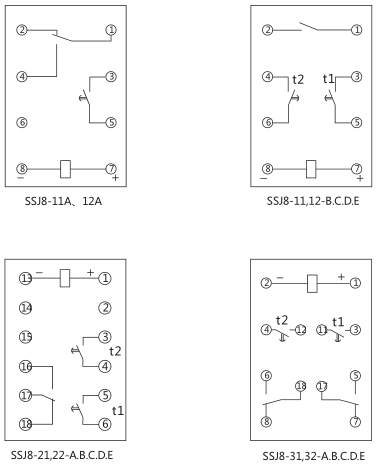

内部接线及外引线接线图：
