 相关参数：

 1 动作电压

 a)输入为直流时,继电器的动作电压为(60%-70%)额定值,小于50%额定值可靠不动作

 b)输入为交流时,继电器的动作电压为(60%-80%)额定值,小于50%额定值可靠不动作。

 2.返回电压

 a)输入为直流时,继电器的返回电压应不小于10%额定值;

 b)输入为交流时,继电器的返回电压应不小于15%额定值;

 3 延时一致性在基准条件下:

 a)输入为直流时, 一致性不大于(0.1%整定值+3ms);

 b)输入为交流时, 一致性不大于(0.1%整定值+10ms)。

 4.延时整定误差在基准条件下:

 a)输入为直流时,整定误差不大于(0.1%整定值+3ms);

 b)输入为交流时,整定误差不大于(0.1%整定值+10ms)。

 5.返回时间误差

 在基准条件下:

 a)输入为直流时,返回时间不大于20ms;

 b)输入为交流时,返回时间不大于25ms。

 6.功耗在额定电压下,继电器功率消耗不大于10W。

 7.触点性能：

在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流电路中, 断开容量为30W;在电压不超过250V,电流不超过5A,功率因数为cosφ=0.4±0.1的交流电路中, 断开容量为250VA。继电器的电寿命为104次。

8.工作条件

 a)使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽和有较严重的霉菌存在;

 b)使用地点不允许有较强的振动和冲击;

 c)使用地点应具有防御雨、雪、风、沙的设施;

 d)使用地点不允许超过1.5mT的外磁感应强度。

9.介质强度

继电器各导电路对外露的非带电金属部分及外壳之间,应能承受2kV(有效值)输入电路配点之间应能承受1kV(有效值) , 50Hz的交流试验电压,历时1min试验 ,而无绝缘击穿闪络现象。

10.抗干流性能

继电器应能承受频率为1MHz衰減震荡波,第一个半波电压幅值共模为2.5kV,差模为1kV的试验电压,继电器不应误动或拒动。

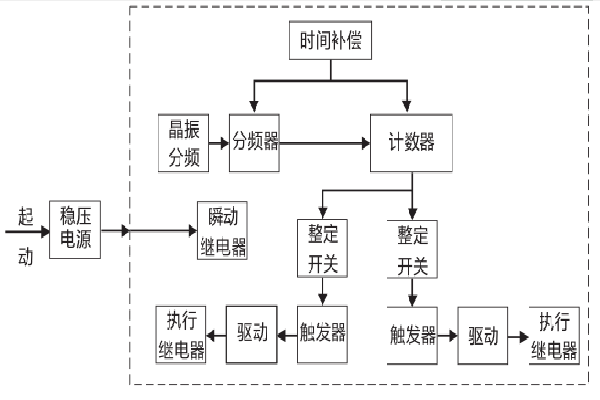

 继电器原理框图：

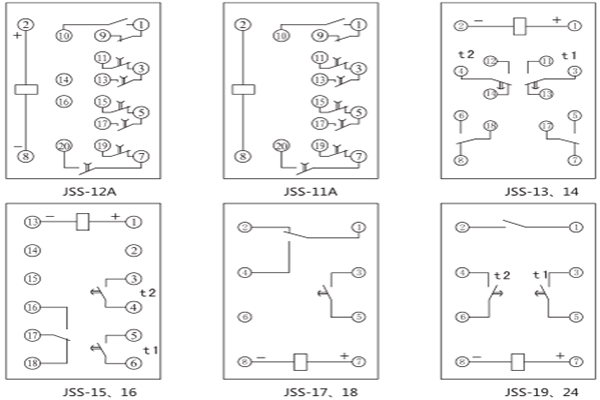

JSS-12A时间继电器背后接线图及外引接线图(背视图)：
