一、概述：

1、JY-11A静态电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器，  精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用无抖动现象,，提供辅助电源后完全可以替代电磁型电压继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作。

2、JY静态电压继电器分为三个系列：JY-10、JY-20、JY-30，可分别替代DJ-100、DY-20C、DY-30等系列电磁型电压继电器。本继电器采用拨码开关整定电压值, 用倍率开关切换，改变整定值无需校验；整定范围宽，有利于用户压缩库存品种。

二、工作原理：
    由电压-电压变换器将输入电压变换成适当的电压，通过动作值的整定和有源带通滤波，经过全波整流，利用其脉动电压进行比较积分，由检测器对积分电压进行判断，当积分电平超出检测电平时，检测器输出高电平，驱动出口继电器动作。
本继电器采用了新型的积分判断电路，使继电器的动作时间和返回时间都较快，暂态超越也小，有很强的抗干扰性能。

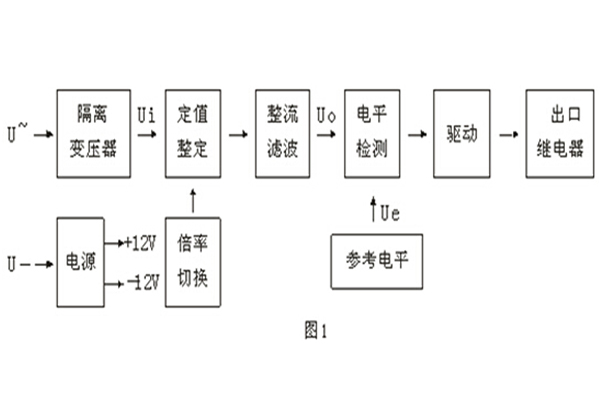

原理图：

三、使用方法：
    首先仔细观察本继电器的面板，其中左上方的两档ZK开关分别用于UD和△U的整定。例如: 您手中有一个UN = 100V或(A型)的继电器，当UD开关打向13V，UD整定值为13V，其余以此类推，您可以通过开关得到1V的整定值。如果不能满足你的需要再利用左下方的MN拨轮开关进行细调，请按面板上的公式U= UD(1 + M.N) +△U计算，计算方法如下例:若U =100V或 (A型) 您 所需要U = 130V，你可先把UD整定为13V，然后通过公式计算出M=9，N=0 。按上述方法整定后，当外加电压U=130V时，右方指示灯由正常工作时的绿色转变为红色，继电器动作。整定范围见前面表(△U一般情况下，都置零)。
