概述：

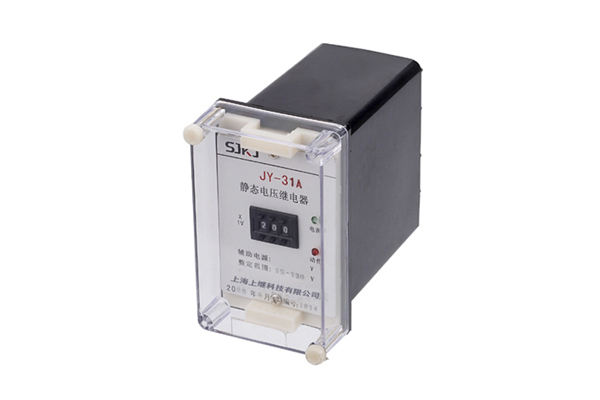

JY系列集成电路电压继电器用于电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的启动元件。本产品为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、克服了原来电磁型继电器触点易抖动、工作噪音较大、动作值返回系数难调整及运输后动作值易变等缺点。产品分为三个系列：JY-10、JY-20、JY-30，可分别替代DJ-100、DY-20、DY-30、DY-50等系列电磁型电压继电器

主要技术参数：

辅助电压：DC 48V、110V、220V；AC 110V、220V、380V．

触点形式： —常开一常闭。

整定误差：不大于±2％。

延时一致性：不大于整定值的2.5％。

返回系数：过电压继电器不小于0．9；欠电压不大于1.2。

动作时间：过电压继电器1.2倍整定值动作时间不大于25ms；低电压继电器0.5倍整定值动作时不大于30ms；

返回时间：过电压继电器返回时间小于30ms；低电压继电器返回时间小于20ms。

功率消耗：交流回路功耗小于2VA；直流回路功耗小于5W。

触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

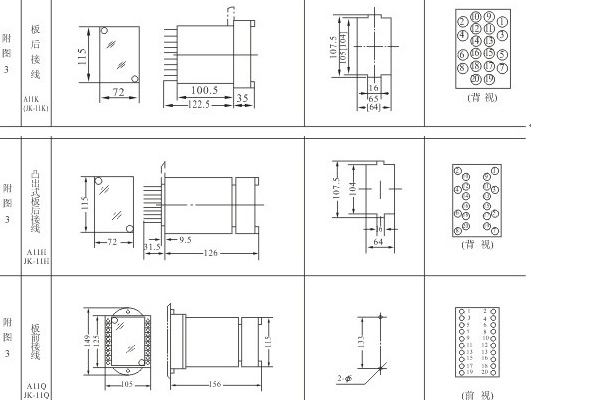

开孔尺寸 ：
