SSJ-11B时间继电器开孔及技术要求-上海上继科技有限公司

一：SSJ-11B时间继电器型号命名及含义各代表什么意思

SSJ:静态数字时间继电器

1：KH-1壳体（板前、板后接线可选）

1:直流工作电源

B:双延迟0.1~99.9s（10系列为0.02~9.99s）

工作电压：DC48V、110V、220V、AC100、127V。

SSJ-11B可以取代DS-114、DS-115、DS-116。

二：SSJ-11B静态时间继电器技术要求

1、延时准确度a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差=(5次测量平均值一整定值)/整定值 x100%。b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。c、在-10~50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。

2、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

3、继电器的返回时间切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

4、继电器的返回电压降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。

5、功率消耗DC48V,不大于2W;DC110V或AC100~127V, 不大于4.5W(6.5VA),DC或AC220V,不大于8.1W(13VA)。

6、热性能要求本系列继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压値。

7、电源工作特性:电源缓慢升降、突然通/断电或通过料动触点供电 ,继电器能够正常工作,并且无零秒出口及瞬动出口现象。

三：SSJ-11B静态时间继电器内部接线及外引接线图

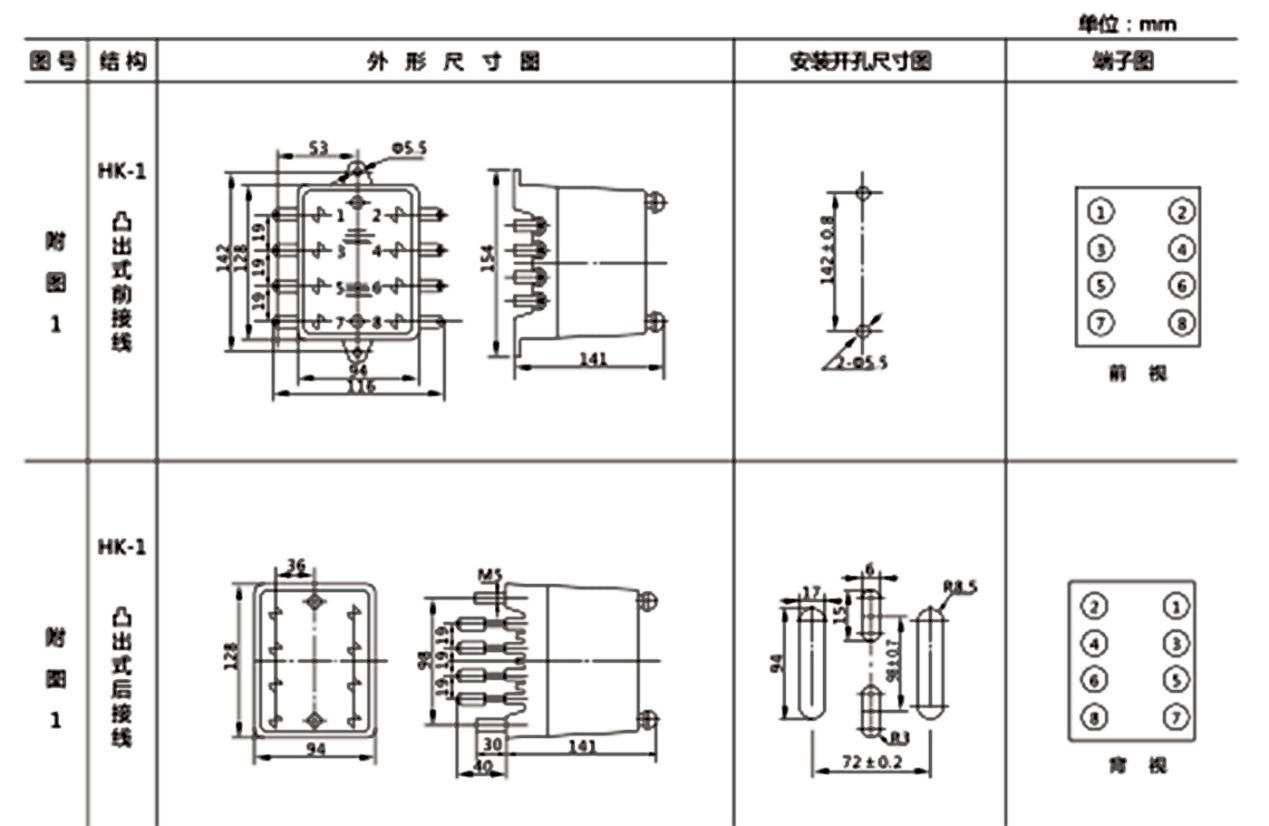

四：SSJ-11B静态时间继电器外形及开孔尺寸图

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
