一、DZZ-18组合中间继电器的功能

DZZ-18组合中间继电器用于电力系统二次回路及工业自动化控制回路中作为辅助中间继电器之用。

二、DZZ-18组合中间继电器的动作原理

每一独立的继电器由电压系统及接触系统二部分组成。当线圈通电时,通过铁芯产生磁场,吸合吸片帯动触点转换。 DZ-16~19为延时动作或延时返回单中间继电器。继电器外壳采用引进的Combilflex0出式模数化插入结构。

三、DZZ-18组合中间继电器的技术数据

1动作值:<70%额定电压。

2返回值: >5%额定电压。

3动作时间：DZZ-11~17延时返回时l间不小于0.8s。

4功耗:不大于1.6W。

5触点能力与RXMA1型相同。

6绝线耐压:50Hz、1min、2㎸。

47冲击电压: 5kV。

8该继电器能承受5-15Hz中等震级的地震波)中击。

9额定电压及线圈阻值。

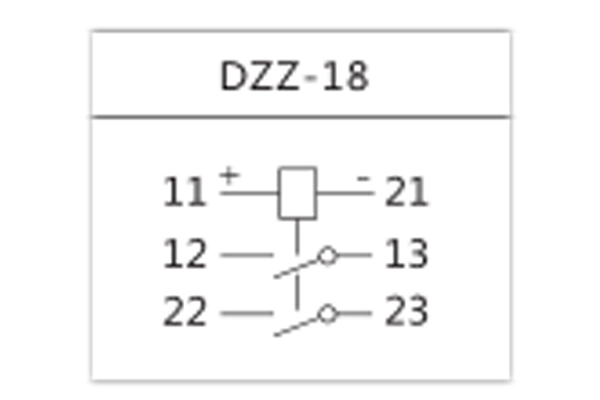

10继电器触点形式为

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
