DZZ-18组合中间继电器的特点介绍及技术参数-上海上继科技有限公司

一、DZZ-18组合中间继电器是DZZ-10系列组合中间继电器之一。广泛用于电力系统二次回路，还能在工业自动化控制回路中作辅助中间电器。该继电器因为体积小，所以对安装地位紧张有限的场合特别适用。而且它对用户既提供工业级继电器的屏面经济性，还提供保护级继电器的质量，可靠性和中等（跳闸）容量的能力。它的线圈激励为直流。它可通过罩壳上的小孔拨动衔铁以试验触点动作情况。

二、DZZ-18组合中间继电器由电压系统和接触系统两部分组成。当线圈通电时，通过铁芯产生磁场，吸合吸片带动触点转换。该继电器为延时返回中间继电器。继电器外壳采用引进的Combilflex凸出式模数化插入结构。

三、DZZ-18组合中间继电器的技术数据：

1动作值:<70%额定电压。

2返回值: >5%额定电压。

3动作时间:DZZ-11~17延时返回时间不小于0.8s。

4功耗:不大于1.6W。

5触点能力与RXMA1型相同。

6绝线耐压:50Hz、1min、2㎸。

7冲击电压: 5kV。

8该继电器能承受5-15Hz中等震级的地震波)中击。

9额定电压及线圈阻值。

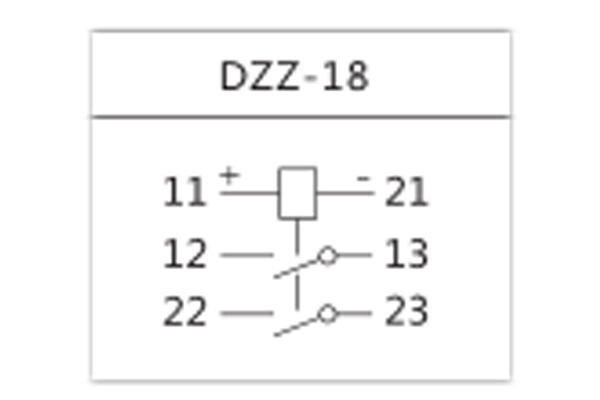

10继电器触点形式为
