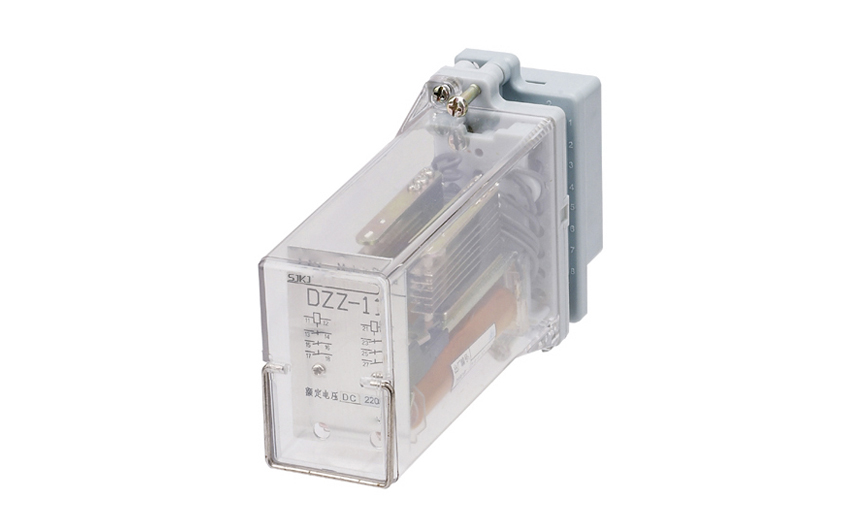

一、DZZ-19组合中间继电器的概述

DZZ-19组合中间继电器不仅用于电力系统二次回路，而且在工业自动化控制回路中作为辅助中间继电器之用。该继电器的线圈激励为直流。在安装地位紧张有限的场合，该继电器由于体积小，而特别适用。该继电器对用户既提供工业级继电器的屏面经济性,还提供保护级继电器的质量,可靠性和中等(跳闸)容量的能力。另一方面，该继电器可通过罩壳上的小孔拔动衔铁以试验触点动作情况。该继电器由电压系统及接触系统二部分组成。当线圈通电时,通过铁芯产生磁场,吸合吸片帯动触点转换。DZZ-19组合中间继电器为延时动作或延时返回单中间继电器。继电器外壳采用引进的Combilflex0出式模数化插入结构。

二、DZZ-19组合中间继电器的技术数据

1动作值:<70%额定电压。

2返回值: >5%额定电压。

3动作时间：DZZ-19延时动作时间不大于0.06s。

4功耗:不大于1.6W。

5触点能力与RXMA1型相同。

6绝线耐压:50Hz、1min、2㎸。

7冲击电压: 5kV。

8该继电器能承受5-15Hz中等震级的地震波)中击。

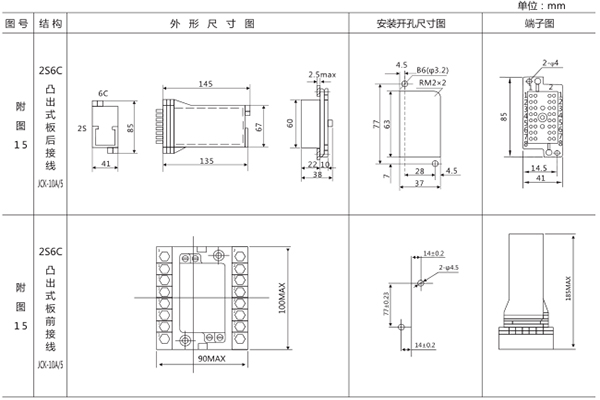

三、DZZ-19组合中间继电器的安装尺寸

DZZ-19采用2S6C外壳
