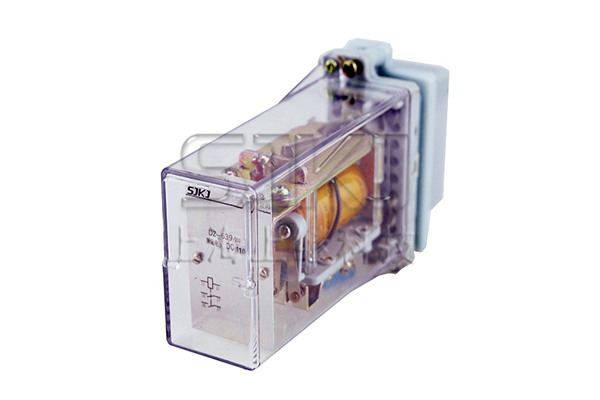

一、DZ-639型大容量中间继电器的用途

DZ-639大容量中间继电器用于工业自动化控制和电力系统二次回路中,作为中间辅助和扩大控制范围之用。

二、DZ-639型大容量中间继电器的原理

该继电器是电磁拍合式继电器,由电磁系统,接触系统组成。线圈通电时,电磁系统产生磁场吸力,将衔吸向铁芯。由衔铁带动动接触组,使触点回路转换,该继电器能提供2或4付大容量触点。

外壳采用引进的Combiflex凸出式模数化插入结构。

三、DZ-639型大容量中间继电器的技术数据

1动作电压:不大于70%额定电压。

2返回电压:不大于5%额定电压。

3线圈功耗: 2.7W。

4触点性能：继电器主触点应能断开电压不超过250V及电流不超过2.5A,1A(四付触点)(二付触点)容量为100W的有感负荷(时间常数为40±6ms)的直流回路,或电压不超过250V及电流不超过10A,容量为1000VA的交流回路(功率因数cos(p=0.4±0.1) ;触点可靠动作104次。

5绝缘耐压: 50Hz, lmin ,2kV。

6冲击电压: 5㎸。

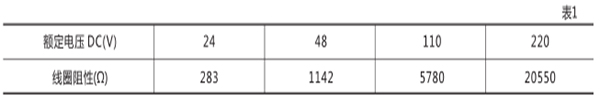

7额定电压及线圈阻值。

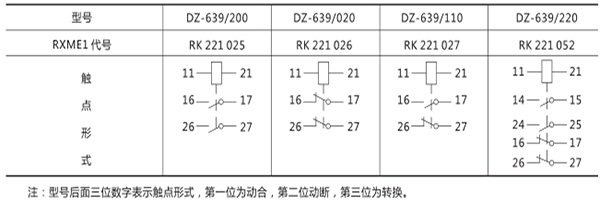

8触点形式及代号

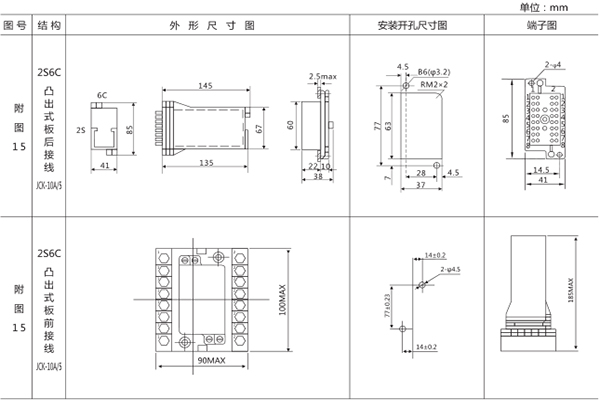

四、DZ-639型大容量中间继电器的安装尺寸

DZ-639采用2S6C外壳，安装尺寸如下图所示
