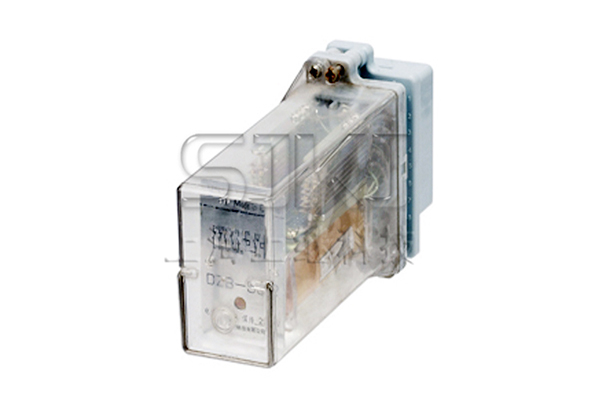

DZB-551继电器的产品参数及安装尺寸-上海上继科技有限公司

一、DZB-551继电器的用途

DZB-550系列中间继电器用于电力系统二次回路及工业自动化控制回路上,作为转换控制电路或扩大被控制电路范围及船舶电站之用。

二、DZB-551继电器的特点

1能提供7付动合、动断及转换触点,结构紧法。

2通过罩壳上的小孔拔动衔铁,可以试验触点动作情况。

2继电器可以电压起动电流自保(最多有三个电流绕组)。

4线圈激励为直流。

三、DZB-551继电器的动作原理

 该继电器为电磁拍合式结构,并带有保持线圈,由电磁系统,接触系统二部分组成 ,当线圈通电时.通过铁芯产生磁场吸合吸片, 由吸片带动簧片,使触点回路转换,触点采用双触点接触 ,有接触电阻小、接触可靠性强、断开负荷容量大等优点。继电器外壳采用引进Combiflex凸出式模数化插入结构。

四、DZB-551继电器的参数

1动作电压≤70%额定电压,动作电流≤80%额定电流。

2保持值:电压≤70%额定电压,电流≤80%额定电流。

3返回> 5%额定值。

4动作时间<40ms。

5线圈功耗:电压线圈≤4W,电流线圈≤2W。

6触点长期通过5A电流,并允许通过50A电流时间1s或通过25A电流时间4s。

7触点能力与RXMA1型相同。

8绝缘耐压50Hz, lmin, 2kV。

9冲击电压5㎸。

10能承受5-15Hz中等震级地震波冲击。

11额定电压、额定电流及线圈阻值。

12继电器触点形式及代号

五、DZB-551继电器的安装尺寸

如图所示
