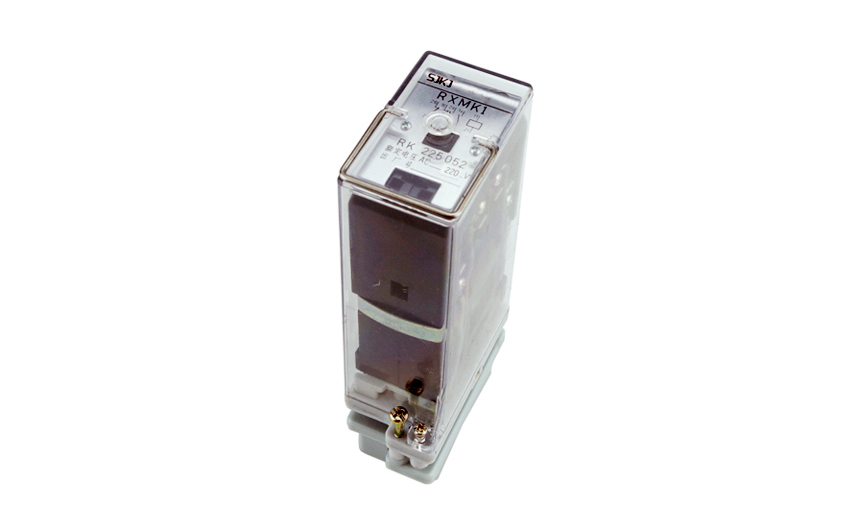

RXMK1大容量交流中间继电器的参数及优势-上海上继科技有限公司

一、RXMK1大容量交流中间继电器的用途

RXMK1大容量交流中间继电器用于工业自动化控制及电力系统二次回路中,作为中间辅助,扩大控制范围之用。

二、RXMK1大容量交流中间继电器的优势

1体积小,触点断开容量大。

2线圈为交流激磁。

三、RXMK1大容量交流中间继电器的原理

RXMK1大容量中间继电器为电磁式继电器。由电磁系统,接触系统及短路环三部分组成。电磁系统采用直动式结构,工作行程较大。接触系统采用桥式触点,断开容量大。当线圈通电时,产生磁场,吸动铁芯。由铁芯带动触点转换。外壳采用引进的Combiflex凸出式模数化插入结构。

四、RXMK1大容量交流中间继电器的参数

1动作电压:<80%额定电压。

2返回电压: >15%额定电压。

3动作时间:≤20ms。

4线圈功率: 6VA。

5触点断开容量: ACV，250V,I:10A(功率因数为0.4)时,容量为1000VA。 DCV,250V,b5A(L/R=40MS)时,容量为100W。

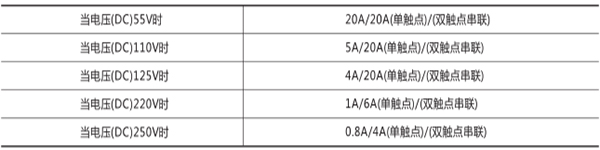

   如要增加触点断开容量可按表1内数据将触点串联。

6绝缘耐压: 50Hz, lmin, 2kV。

7冲击电压: 5kV。

8能承受5-15Hz中等震级的地震波冲击。

9额定电压及线圈阻值。

10触点规格

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
