RXMK1大容量交流中间继电器的安装尺寸及原理-上海上继科技有限公司

一、RXMK1大容量交流继电器的用途

RXMK1大容量交流中间继电器用于工业自动化控制及电力系统二次回路中,作为中间辅助,扩大控制范围之用。

二、RXMK1大容量交流继电器的原理

RXMK1大容量中间继电器为电磁式继电器。由电磁系统,接触系统及短路环三部分组成。电磁系统采用直动式结构,工作行程较大。接触系统采用桥式触点,断开容量大。当线圈通电时,产生磁场,吸动铁芯。由铁芯带动触点转换。外壳采用引进的Combiflex凸出式模数化插入结构。

三、RXMK1大容量交流继电器的特点

1体积小,触点断开容量大。

2线圈为交流激磁。

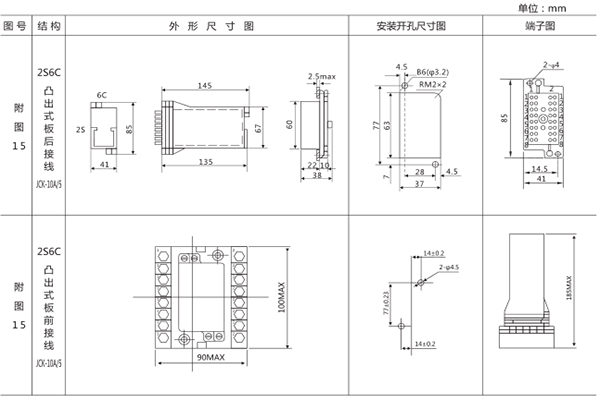

四、RXMK1大容量交流继电器的安装尺寸

RXMK1采用2S6C外壳，如下图所示
