一、RXMA1继电器的用途

RXMA1中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制回路之用。

二、RXMA1继电器的优势

1能提供多至7付动合或动断以及率考换触点,结构紧法。

2 通过罩壳上的小孔拔动衔铁可以试验触点动作情况。

3线圈激励有交流和直流两种 。

三、RXMA1继电器的原理

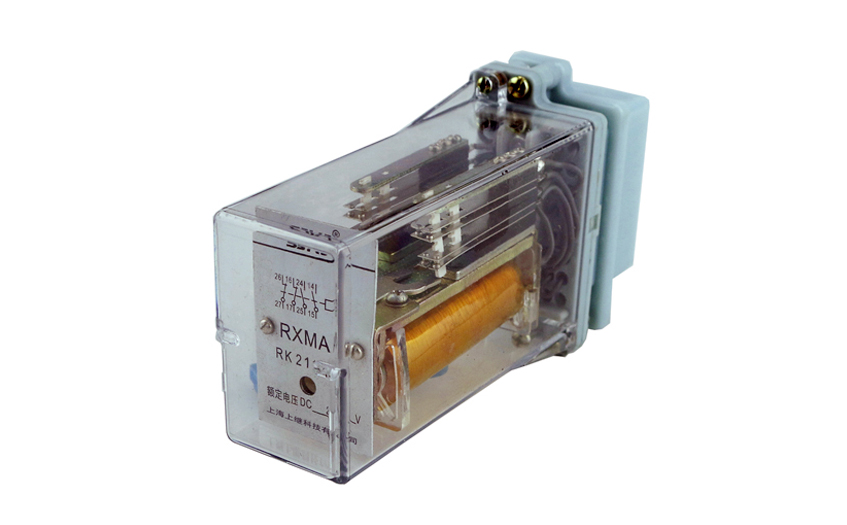

RXMA1中间继电器为电磁拍合式结构,由电磁系统、接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片帯动簧片,使触点回路转换。触点采用双触点接触 ,具有接触电阻小,接触可靠性强,断开负荷容量大等优点。吸片设计时惯量很小, 所以该继电器能耐受一定量的冲击及振动,并能耐受中等地震波的冲击。继电器外壳采用引进的Combiflex结构。

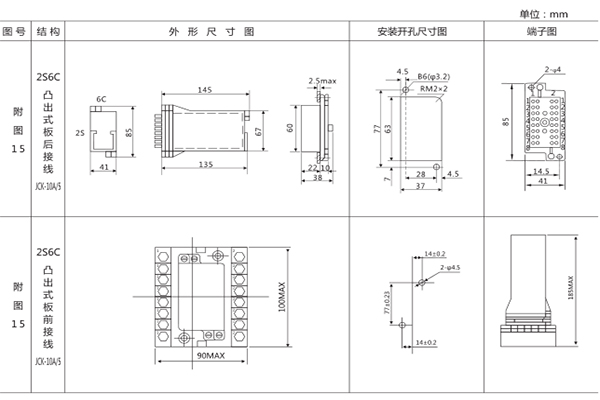

四、RXMA1继电器的安装尺寸

RXMA1采用2S6C外壳，如下图所示
