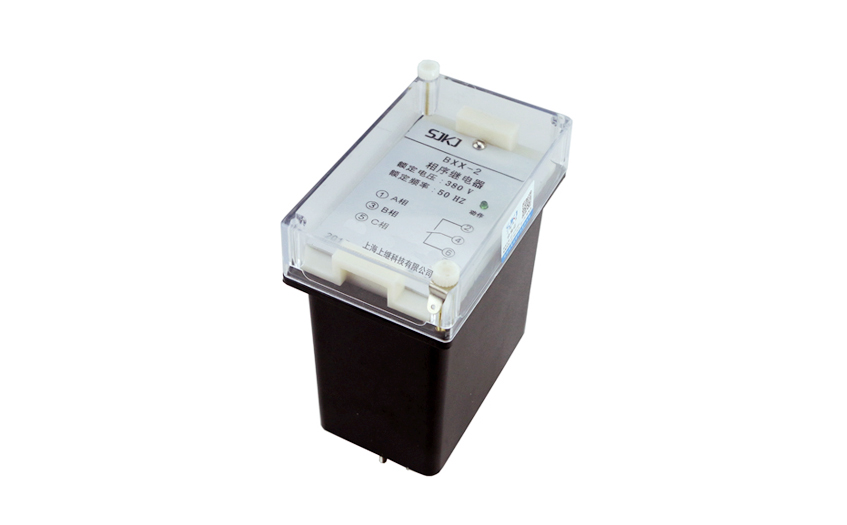

BXX-2相序继电器的开孔尺寸及参数-上海上继科技有限公司

一、BXX-2相序继电器的用途

BXX-2相序继电器主要用于相序检测或断相保护中,当相序为正确时,继电器动作获得输出;当相序为不正确时或交流回路任一相断线时,继电器闭锁。

二、BXX-2相序继电器的参数

1额定线电压: 380V、50Hz。

2触点形式: 一转换。

3电压波动范围: 80%~110%。

4功率消耗:在额定电压下,三相总功率消耗不大于4VA。

5触点容量:在有感负载直流电路中其时间常数为5±0.75ms,当电压不大于220V.电流不大于0.4A,触点容量不大于30W。

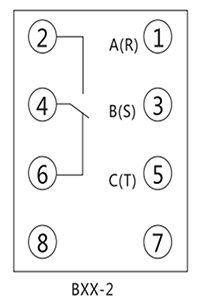

三、BXX-2相序继电器的接线图

四、BXX-2相序继电器的开孔尺寸

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
