DLS-32A双位置继电器的接线图及开孔尺寸-上海上继科技有限公司

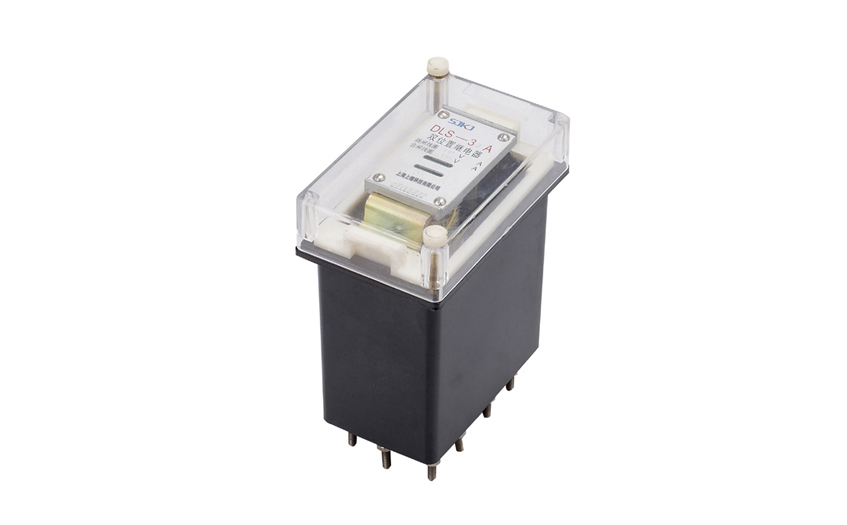

一、DLS-32A双位置继电器的结构

产品由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。每个电磁机构由磁轭、线圈及衔铁组成,互锁滑块机构由两个滑块及拉簧组成。

二、DLS-32A双位置继电器的介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间,以及线圈电路对触点电路之间,应能承受2kV(有效值) , 50Hz的交流试验电压历时1min的试验,而无绝缘击穿或闪络现象。

三、DLS-32A双位置继电器的触点性能

产品触点应能断开电压不超过250V,电流不超过1A,容量为50W的直流有感负荷电路(时间常数为5±75ms) ,或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1 ) 5000次。

四、DLS-32A双位置继电器的使用条件

1使用地点周围环境温度为-25~40°C;

2使用地点的大气压力为80~106kPa(海拔高度为2km及以下)

3使用地点周围空气相对湿度不大于90% ( 25°C) ;

4安装位置偏高其安装垂直面的任一方向不大于5°;

5输入激励量的变化范围为100% ~ 110%额定値;

6使用地点不允许有较强的振动与冲击 ;

7使用地点不得有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满蒸气及有较严重的霉菌。

8使用地点应具有防御雨、雪、风、沙的设施;

9使用地点不允许有较强的外磁感应强度。

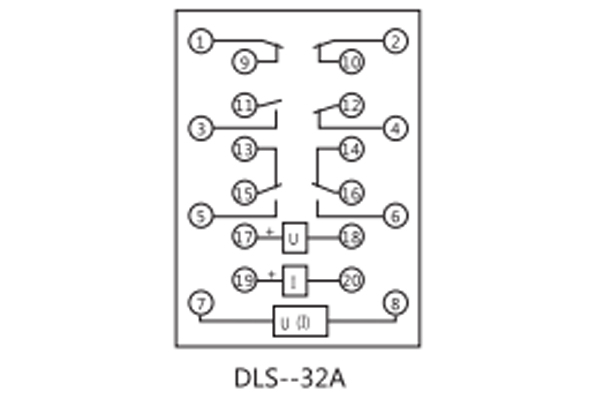

五、DLS-32A双位置继电器的接线图

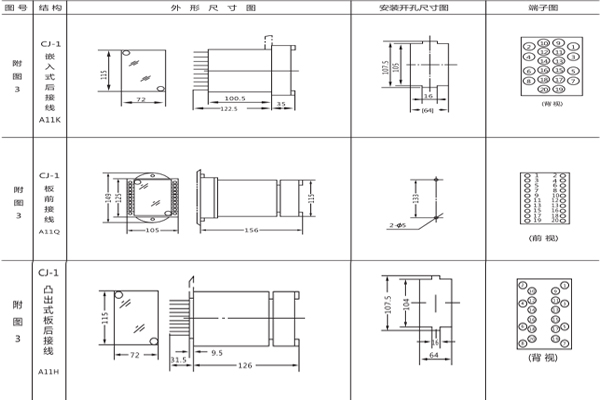

六、DLS-32A双位置继电器的开孔尺寸

DLS-32A双位置继电器采用A11壳体，如图所示
